Cảm biến điều khiển đèn LED vi sóng thiết kế mỏng kết hợp dòng điện 12 - 25W 0,23A

Cảm biến điều khiển đèn LED vi sóng thiết kế mỏng kết hợp dòng điện 12 - 25W 0,23A

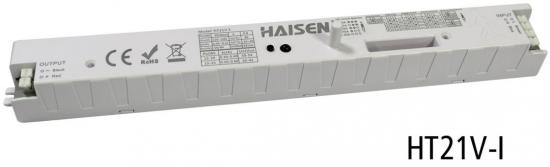

HT21V-I là giải pháp biệt lập với bộ điều khiển đèn LED công suất đầu ra 12-25W và cảm biến chuyển động vi sóng, phạm vi phát hiện điện áp đầu ra 30-54V và chiều cao 6m (cao) x 14m (sâu), chức năng làm mờ với dòng điện đèn LED đầu ra phù hợp với đèn tuyến tính và đèn ba lớp

Đặc trưng:

1. Bảo hành 3 năm, IP20

2. Thiết kế mỏng đặc biệt dành cho đèn tuyến tính và đèn chống nước ba lớp

3. Dòng điện không đổi với các tùy chọn 0,3A/0,4A ±5% (30-54V); 0,5A/0,55A/0,6A ±5% (30-42V)

4. Cảm biến chuyển động vi sóng Dusk & Dawn

5. Chức năng làm mờ với độ sáng chờ 10%/30%

6. Hiệu quả 83%

7. Phạm vi phát hiện x Chiều cao 14M x 6M

8. Công suất đầu ra tối đa 19W với điện áp 30 -54V

9. Điều khiển ba mức bằng đầu ra 1-10V

10. Bảo vệ bất thường SCP: Tự động phục hồi, OVP, OCP, OTP

11. Tiêu chuẩn EMC EN55015

12. Thiết kế ăng-ten dạng thanh dễ dàng lắp đặt.

Mô tả sản phẩm

Phạm vi phát hiện

Con số này biểu thị khoảng cách tối đa ở độ cao lắp đặt cao nhất với độ nhạy 100%.

Chiều cao lắp đặt điển hình 2,5-4m.

Cấu trúc cơ khí

Với mười hai cực công tắc DIP để thiết lập Cài đặt dòng điện đầu ra, Lựa chọn chế độ, Mức độ mờ khi chờ, Thời gian chờ, Khu vực phát hiện, Thời gian giữ và Ngưỡng ánh sáng ban ngày.

Có bộ thu hồng ngoại hỗ trợ cài đặt điều khiển từ xa.

Có hai lỗ lắp đặt, dễ dàng cố định vào thiết bị chiếu sáng cho người dùng cuối.

Sơ đồ đấu dây

Hai cực để kết nối với nguồn điện (220-240VAC)

Hai cực để kết nối với đèn LED

Kích thước (mm)

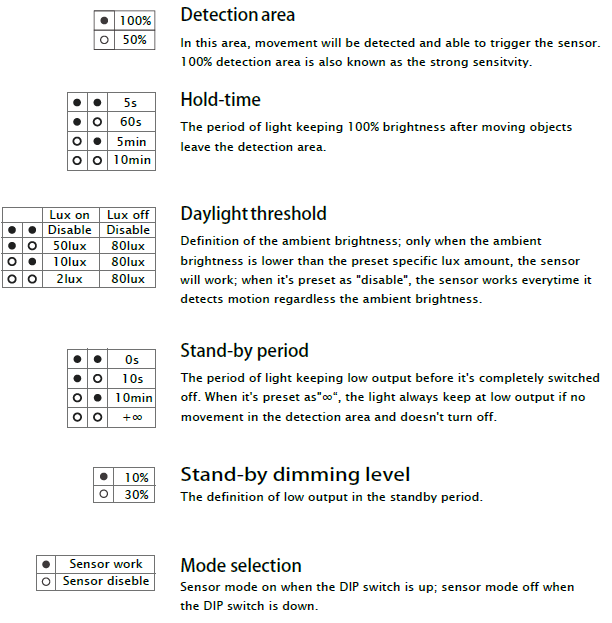

Cài đặt công tắc DIP

D Ưu tiên ánh sáng

Với chức năng ưu tiên ánh sáng ban ngày, HT19V-I có thể phân biệt độ sáng của ánh sáng nhân tạo
từ ánh sáng tự nhiên sau khi lắp đặt bên trong đồ đạc và tự động tắt đèn khi
độ sáng xung quanh vượt quá mức lux cài đặt trước.

Điều kiện tiên quyết của ưu tiên ban ngày:
1. Thời gian chờ là +∞;
2. Mức độ mờ ở chế độ chờ là 10% hoặc 30%;
3. Ngưỡng ánh sáng ban ngày là 2Lux, 10Lux hoặc 50Lux.

Bản demo ứng dụng

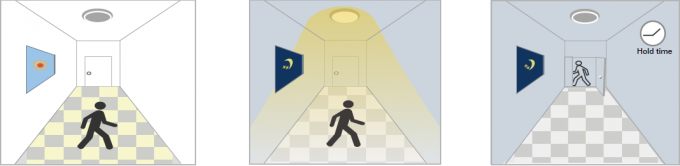

1. Chức năng BẬT/TẮT tự động:

Đèn sẽ sáng khi phát hiện chuyển động và tắt khi có người rời đi vào ban đêm. Ứng dụng: Hành lang, Cầu thang.
Ngưỡng ánh sáng ban ngày được đặt thành "2lux, 10lux, 50lux"

Với đủ ánh sáng ban ngày, Với không đủ ánh sáng ban ngày, Sau lần phát hiện cuối cùng và
ngay cả khi phát hiện chuyển động, khi phát hiện chuyển động, đèn sẽ BẬT. thời gian giữ hiện tại
đèn vẫn TẮT. khi hết thời gian, đèn TẮT.

2. Không có chức năng ánh sáng ban ngày
Ngưỡng ánh sáng ban ngày được đặt thành "Tắt".
Đèn sáng khi phát hiện chuyển động, Sau khi có người rời đi, Đèn tắt sau thời gian chờ.
Ứng dụng: Những nơi thiếu sáng như bãi đậu xe tầng hầm, đường hầm.

Khi phát hiện chuyển động, Sau khi mọi người rời khỏi vùng phát hiện Sau lần phát hiện cuối cùng và
cảm biến sẽ bật khu vực, ánh sáng vẫn giữ nguyên 100% thời gian giữ hiện tại
sáng đến 100%. Độ sáng trong thời gian giữ. Khi hết sáng, đèn TẮT.

3. Trình diễn chức năng - Điều khiển độ sáng/Chức năng hành lang

Với đủ ánh sáng ban ngày, Với không đủ Sau lần phát hiện cuối cùng, Sau chế độ chờ
ngay cả khi có chuyển động ban ngày, khi chuyển động đèn sẽ mờ dần, đèn TẮT.
được phát hiện, đèn vẫn được phát hiện, đèn BẬT. xuống chế độ chờ
TẮT. mức độ mờ (10% hoặc

30%) sau thời gian giữ.

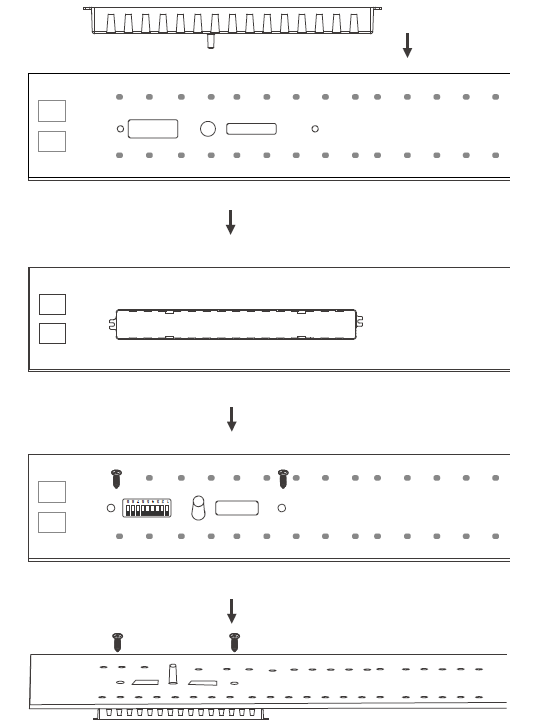

Phương pháp cài đặt:

Ghi chú cài đặt:

1. Cảm biến vi sóng có thể được lắp đặt trong bất kỳ loại đèn nào ngoại trừ loại có vỏ hoàn toàn bằng kim loại.
2. Bề mặt được phát hiện không thể bị che chắn bởi các vật kim loại.
3. Đảm bảo mô-đun lò vi sóng được tiếp xúc hoàn toàn với bên ngoài.
4. Bề mặt phát hiện của mô-đun cảm biến phải được lắp đặt hướng về phía khu vực phát hiện.
5. Việc đấu dây phải tuân thủ nghiêm ngặt theo sơ đồ đấu dây để tránh hiện tượng đoản mạch.

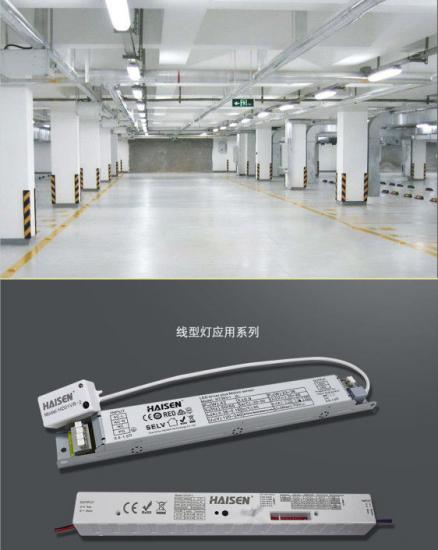

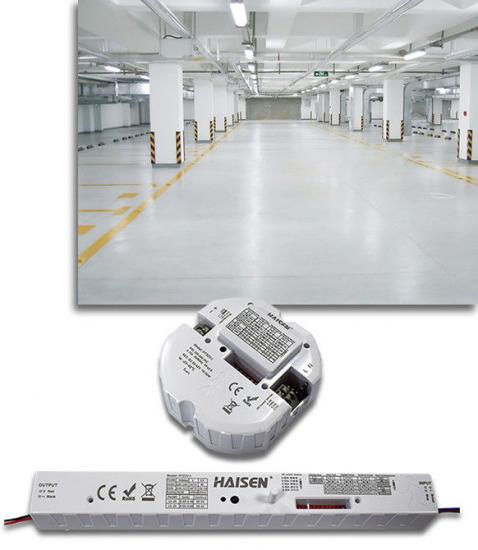

Trường hợp ứng dụng:
