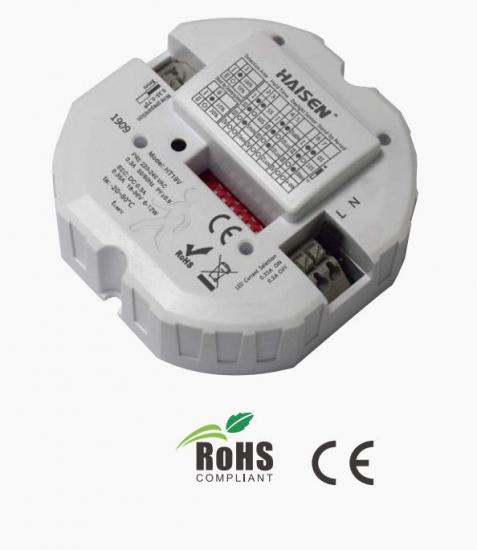

Cảm biến phát hiện chuyển động 16W 0,08A 30°-150°

Công suất đầu vào 16W 30°-150° Hiệu suất góc phát hiện lớn hơn 78% Cảm biến hoàng hôn

Đặc trưng:

1. Dòng điện đầu ra không đổi .

2. Điều khiển bật/tắt bằng rơ le.

3 .Điều khiển ba mức bằng đầu ra 1-10V.

4. Thích hợp cho đèn trần và vách ngăn.

5.Nhạy cảm và đáng tin cậy

6. IP 20 và bảo hành 3 năm.

Dữ liệu kỹ thuật:

Điều khiển Bật/Tắt Khu vực phát hiện Thời gian giữ Cảm biến ánh sáng ban ngày

Chế độ chờ mờ Dòng điện đầu ra dự phòng

mức độ Giai đoạn

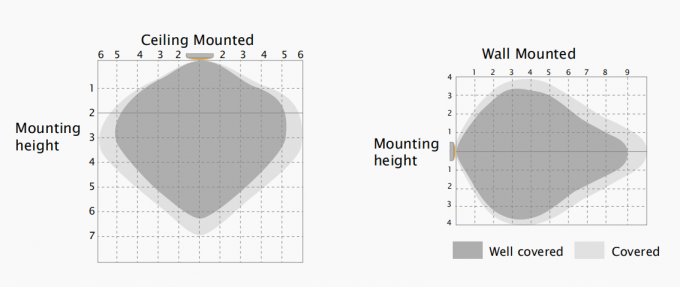

Khu vực phát hiện:

Thiết bị này chỉ ra khoảng cách tối đa ở độ cao lắp đặt cao nhất với độ nhạy 100%.

Chiều cao lắp đặt thông thường 2,5-6M.

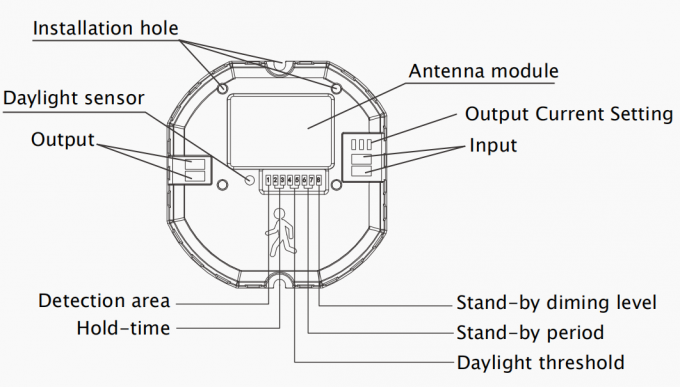

Cấu trúc cơ học:

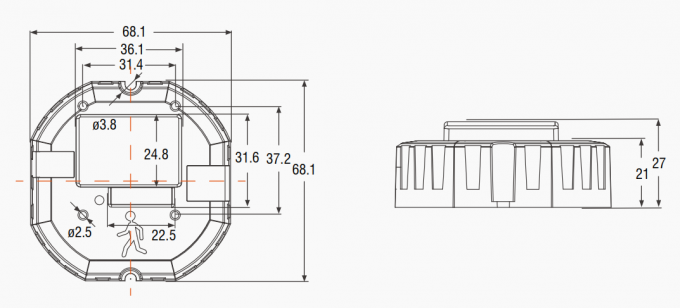

Kích thước:

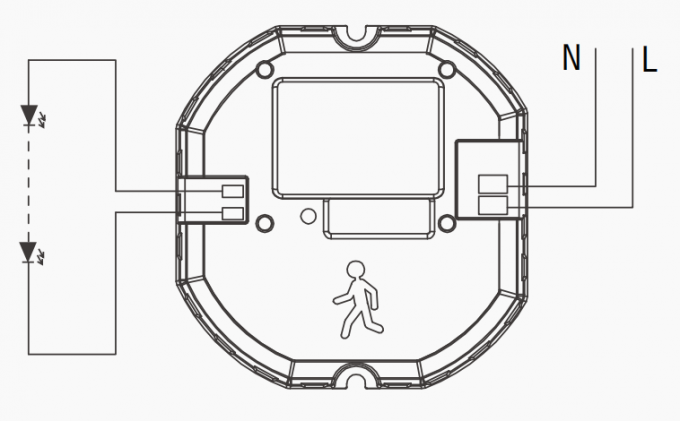

Sơ đồ đấu dây:

Cài đặt dòng điện đầu ra:

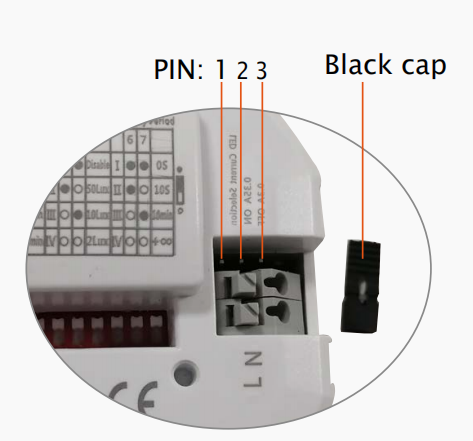

Đặt dòng điện là 350mA bằng cách cắm nắp đen vào chân 1 và 2 và 300mA bằng cách cắm vào chân 2 và 3.

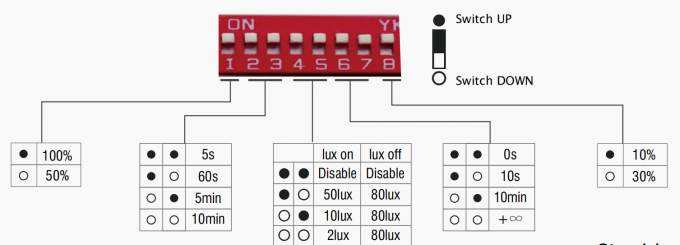

Cài đặt:

1: Khu vực phát hiện:

Ở khu vực này, chuyển động sẽ được phát hiện và có thể kích hoạt cảm biến. Khu vực phát hiện 100% còn được gọi là độ nhạy mạnh.

2-3: Thời gian giữ:

Khoảng thời gian ánh sáng duy trì độ sáng 100% sau khi vật thể chuyển động rời khỏi vùng phát hiện.

4-5: Ngưỡng ánh sáng ban ngày:

Định nghĩa về độ sáng xung quanh; chỉ khi độ sáng xung quanh thấp hơn lượng lux cụ thể được cài đặt trước thì cảm biến mới hoạt động; khi được cài đặt trước là "vô hiệu hóa", cảm biến sẽ hoạt động mỗi khi phát hiện chuyển động bất kể độ sáng xung quanh.

6-7: Thời gian chờ:

Khoảng thời gian đèn duy trì công suất thấp trước khi tắt hoàn toàn. Khi được cài đặt sẵn là "∞", đèn sẽ luôn duy trì công suất thấp nếu không có chuyển động trong khu vực phát hiện và không tắt.

8: Thời gian chờ:

Định nghĩa về công suất đầu ra thấp trong thời gian chờ.

Chu vi ban ngày:

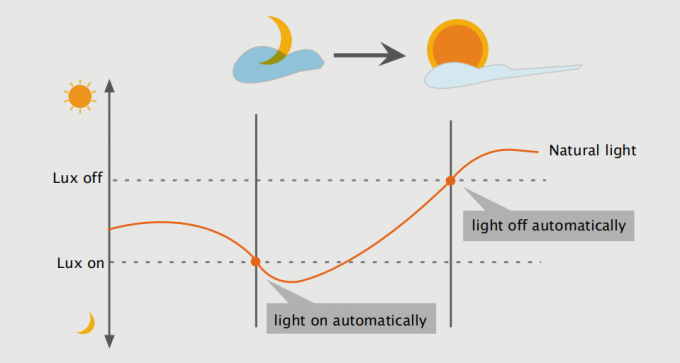

Cảm biến hoàng hôn/bình minh:

Công nghệ tế bào quang điện hoạt động đặc biệt của chúng tôi có thể phân biệt được sự khác biệt giữa ánh sáng tự nhiên và ánh sáng LED, để

đảm bảo đèn sẽ tắt khi cần thiết.

Với chức năng ưu tiên ánh sáng ban ngày, HT30V có thể phân biệt độ sáng của ánh sáng nhân tạo với

Ứng dụng:

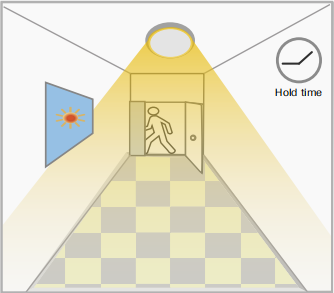

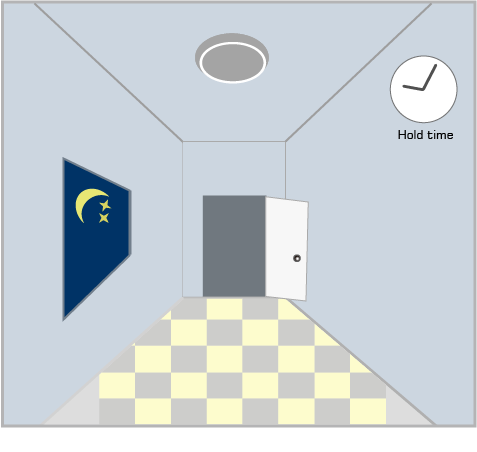

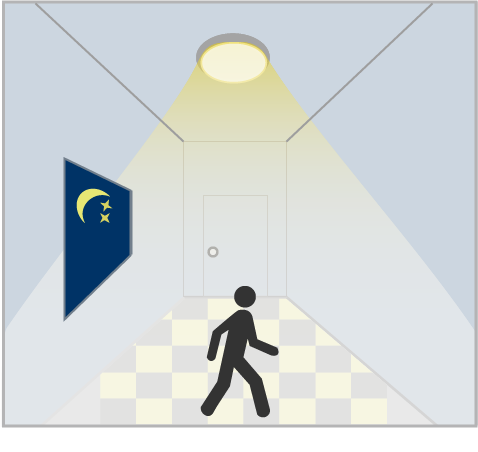

1. Chức năng BẬT/TẮT tự động:

Đèn sáng khi phát hiện chuyển động và tắt sau khi mọi người rời đi vào ban đêm. Ứng dụng: Hành lang, Cầu thang. Ngưỡng ánh sáng ban ngày được đặt thành "2Lux, 10Lux, 50Lux".

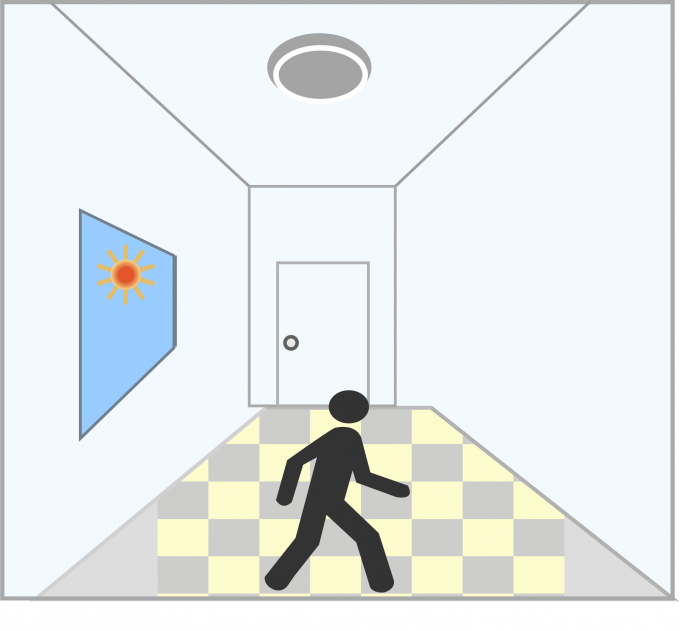

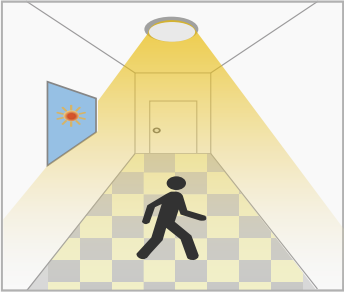

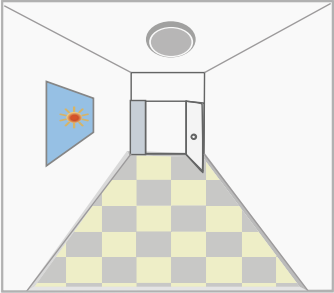

Với đủ ánh sáng ban ngày, ngay cả với ánh sáng ban ngày không đủ, Sau lần phát hiện cuối cùng và

khi chuyển động phát hiện, ánh sáng khi phát hiện chuyển động, thời gian giữ hiện tại đã trôi qua,

vẫn TẮT. đèn BẬT. đèn TẮT.

2. Không có chức năng ánh sáng ban ngày:

Ngưỡng ánh sáng ban ngày được đặt thành "Vô hiệu hóa". Đèn sáng khi phát hiện chuyển động, sau khi có người rời đi, đèn tắt sau thời gian chờ, Ứng dụng: Làm mờ những nơi như bãi đậu xe tầng hầm, đường hầm.

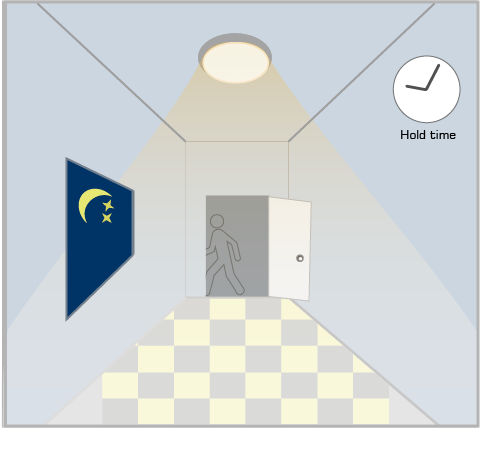

Khi phát hiện chuyển động, Sau khi mọi người rời khỏi Sau lần phát hiện cuối cùng và

cảm biến sẽ bật công tắc khu vực phát hiện, ánh sáng vẫn giữ nguyên thời gian giữ hiện tại

sáng đến 100% độ sáng. Độ sáng đạt 100% trong thời gian trôi qua, đèn TẮT.

giữ thời gian.

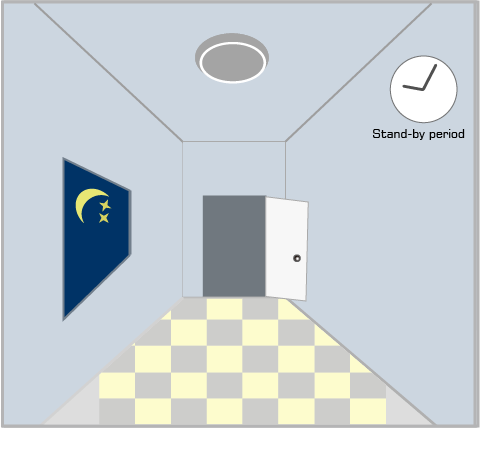

3.Chức năng demo-điều khiển mờ/chức năng hành lang

Với đủ ánh sáng ban ngày, ngay cả khi không đủ ánh sáng ban ngày, Sau lần phát hiện cuối cùng, ánh sáng

khi chuyển động phát hiện, ánh sáng khi phát hiện chuyển động, sẽ được làm mờ xuống

vẫn TẮT. đèn BẬT. mức độ mờ chờ

(10% hoặc 30%) sau thời gian giữ

Sau thời gian chờ,

đèn tắt.

Ứng dụng:

Ghi chú của người dùng:

1. Lò vi sóng có thể xuyên qua tường hoặc kính mỏng hơn 20cm và yếu đi nếu dày hơn 20cm.
2. Điện áp của bộ điều khiển phải ổn định và dao động trong vòng 10%.
3. Khu vực phát hiện sẽ bị ảnh hưởng bởi tốc độ chuyển động, chiều cao lắp đặt và khối lượng chuyển động.
4. Tiến hành thử nghiệm vào những ngày nắng mà không có chụp đèn vì điều này sẽ ảnh hưởng đến giá trị lux được thử nghiệm.

5. Cài đặt mặc định của nhà máy: khu vực phát hiện 100%/thời gian giữ 5 giây/ngưỡng ánh sáng ban ngày tắt/thời gian chờ 0 giây/mức độ mờ 10%.
