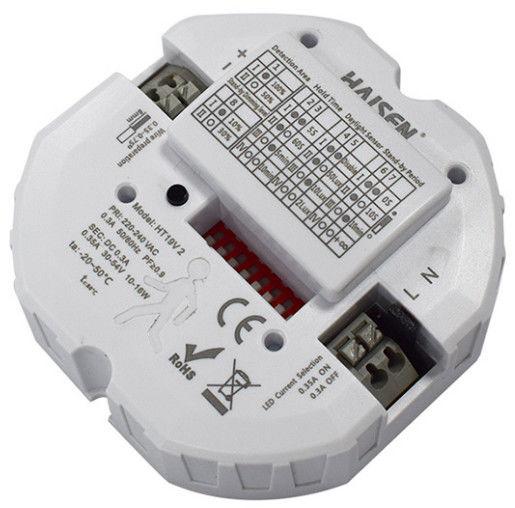

Cảm biến chuyển động lò vi sóng LED 19W

Bộ điều khiển đèn LED 19W & Cảm biến vi sóng Dòng điện không đổi 0,3A/0,35A Đèn trần 14M(D)x6M(H)

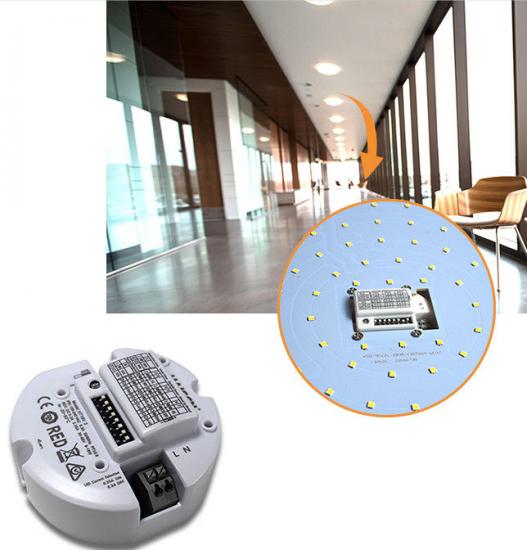

HT19V 2 là sản phẩm 2 trong 1 cảm biến vi sóng và trình điều khiển đèn LED có phạm vi phát hiện điện áp đầu ra 30-54V và chiều cao 6m (cao) x 14m (sâu), chức năng làm mờ cảm biến chuyển động vi sóng với công suất đầu ra 12-19W phù hợp cho đèn trần

Đặc trưng:

1. Bảo hành 3 năm, IP20

2. Bảo vệ bất thường SCP: Tự động phục hồi, OVP, OCP, OTP

3. Điều khiển ba mức bằng đầu ra 1-10V

4. Cảm biến chuyển động vi sóng lúc hoàng hôn và bình minh

5. Chức năng làm mờ với độ sáng chờ 10%/20%/30%/50%

6. Dòng điện không đổi với các tùy chọn 0,3A/0,35A

7. Phạm vi phát hiện x Chiều cao 14M x 6M

8. Công suất đầu ra tối đa 19W với điện áp 30 -54V

9. Hiệu suất 87%

10. Điện áp tải rỗng tối đa 63V.

11. Tiêu chuẩn EMC EN55015

Mô tả sản phẩm

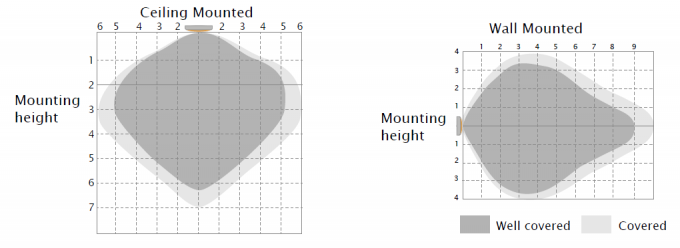

Phạm vi phát hiện

Con số này biểu thị khoảng cách tối đa ở độ cao lắp đặt cao nhất với độ nhạy 100%.

Chiều cao lắp đặt thông thường 2,5-6m.

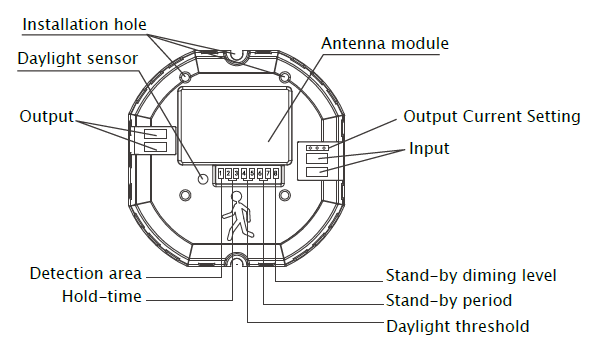

Cấu trúc cơ khí

Với tám cực chuyển mạch DIP để thiết lập tất cả các thông số

Với hai cực chuyển mạch DIP để lựa chọn dòng điện đầu ra khác nhau

Có hai lỗ lắp đặt, dễ dàng cố định vào thiết bị chiếu sáng cho người dùng cuối.

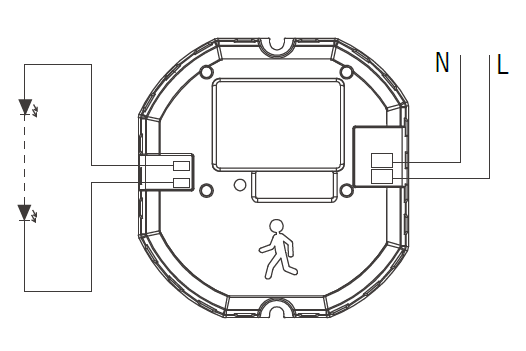

Sơ đồ đấu dây

Hai cực để kết nối với nguồn điện (220-240VAC)

Hai cực để kết nối với đèn LED

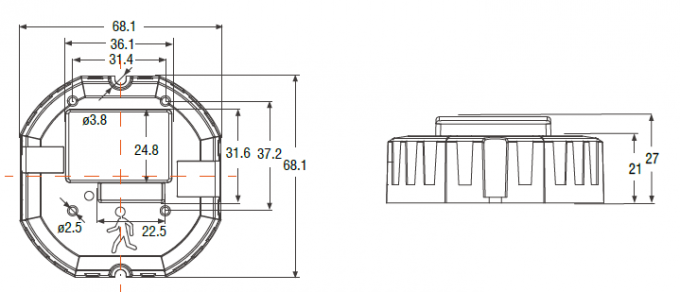

Kích thước (mm)

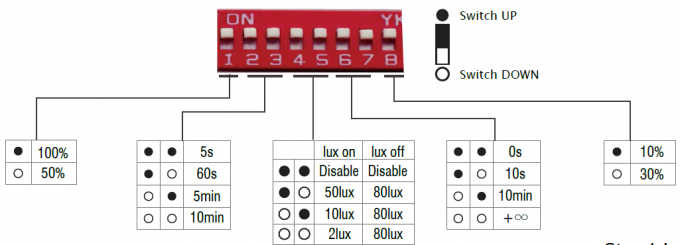

Cài đặt công tắc DIP

Khu vực phát hiện Thời gian giữ Ngưỡng ánh sáng ban ngày Thời gian chờ Mức độ mờ khi chờ

Trong khu vực này, Định nghĩa về Thời gian chuyển động của ánh sáng sẽ duy trì độ sáng xung quanh; giữ mức công suất thấp ở mức công suất thấp trong thời gian chờ. Độ sáng chỉ được phát hiện ở mức 100% khi ở trước thời gian chờ.
và có thể kích hoạt hoàn toàn các vật thể sau khi di chuyển độ sáng môi trường xung quanh, để lại vùng sáng thấp hơn vùng sáng đã tắt. Khi cảm biến phát hiện 100% diện tích phát hiện. Độ sáng cụ thể được đặt trước là "∞", lượng ánh sáng vùng phát hiện, cảm biến luôn được biết là sẽ hoạt động; khi giữ ở mức công suất thấp, cài đặt mạnh là "vô hiệu hóa", nếu không có chuyển động trong vùng phát hiện. Cảm biến sẽ hoạt động trong vùng phát hiện. mỗi lần nó phát hiện và không tắt.

chuyển động bất kể độ sáng của môi trường xung quanh.

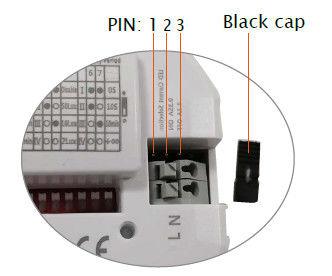

Cài đặt dòng điện đầu ra

Đặt dòng điện thành 350mA bằng cách cắm nắp đen vào chân 1 và 2 và 300mA bằng cách cắm vào chân 2 và 3.

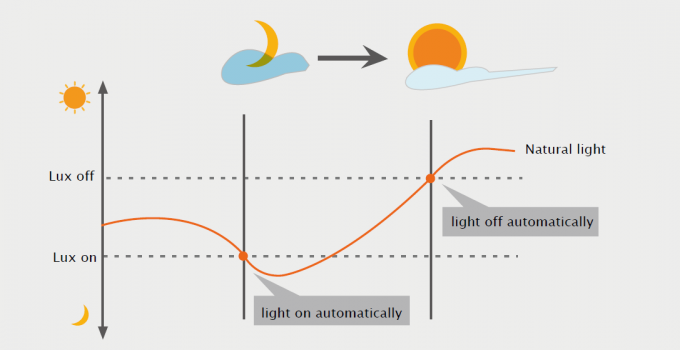

D Ưu tiên ánh sáng

Với chức năng ưu tiên ánh sáng ban ngày, HT19V-I có thể phân biệt độ sáng của ánh sáng nhân tạo
từ ánh sáng tự nhiên sau khi lắp đặt bên trong đồ đạc và tự động tắt đèn khi
độ sáng xung quanh vượt quá mức lux cài đặt trước.

Điều kiện tiên quyết của ưu tiên ban ngày:
1. Thời gian chờ là +∞;
2. Mức độ mờ ở chế độ chờ là 10% hoặc 30%;
3. Ngưỡng ánh sáng ban ngày là 2Lux, 10Lux hoặc 50Lux.

Bản demo ứng dụng

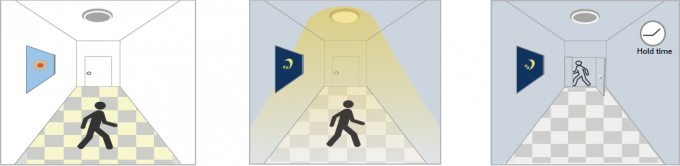

1. Chức năng BẬT/TẮT tự động:

Đèn sẽ sáng khi phát hiện chuyển động và tắt khi có người rời đi vào ban đêm. Ứng dụng: Hành lang, Cầu thang.
Ngưỡng ánh sáng ban ngày được đặt thành "2lux, 10lux, 50lux"

Với đủ ánh sáng ban ngày, Với không đủ ánh sáng ban ngày, Sau lần phát hiện cuối cùng và
ngay cả khi phát hiện chuyển động, khi phát hiện chuyển động, đèn sẽ BẬT. thời gian giữ hiện tại
đèn vẫn TẮT. khi hết thời gian, đèn TẮT.

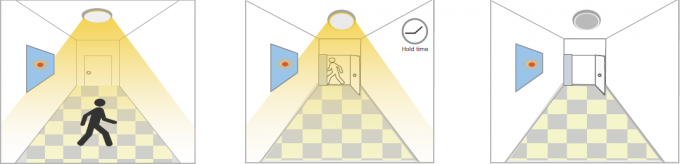

2. Không có chức năng ánh sáng ban ngày
Ngưỡng ánh sáng ban ngày được đặt thành "Tắt".
Đèn sáng khi phát hiện chuyển động, Sau khi có người rời đi, Đèn tắt sau thời gian chờ.
Ứng dụng: Những nơi thiếu sáng như bãi đậu xe tầng hầm, đường hầm.

Khi phát hiện chuyển động, Sau khi mọi người rời khỏi vùng phát hiện Sau lần phát hiện cuối cùng và
cảm biến sẽ bật khu vực, ánh sáng vẫn giữ nguyên 100% thời gian giữ hiện tại
sáng đến 100%. Độ sáng trong thời gian giữ. Khi hết sáng, đèn TẮT.

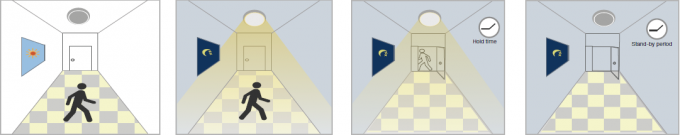

3. Trình diễn chức năng - Điều khiển độ sáng/Chức năng hành lang

Với đủ ánh sáng ban ngày, Với không đủ Sau lần phát hiện cuối cùng, Sau chế độ chờ
ngay cả khi có chuyển động ban ngày, khi chuyển động đèn sẽ mờ dần, đèn TẮT.
được phát hiện, đèn vẫn được phát hiện, đèn BẬT. xuống chế độ chờ
TẮT. mức độ mờ (10% hoặc

30%) sau thời gian giữ.

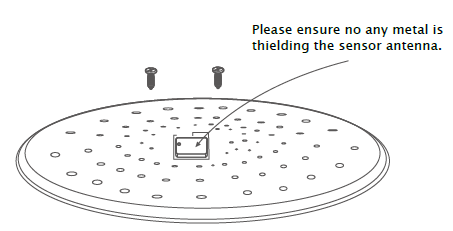

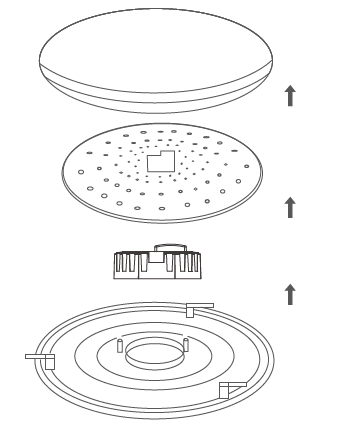

Phương pháp cài đặt:

Ghi chú của người dùng:

1. Sóng vi ba có thể xuyên qua tường hoặc kính mỏng hơn 20cm và yếu đi nếu dày hơn 20cm.

2. Khu vực phát hiện sẽ bị ảnh hưởng bởi tốc độ chuyển động, chiều cao lắp đặt và khối lượng chuyển động.

3. Tiến hành thử nghiệm vào những ngày nắng mà không có chụp đèn vì điều này sẽ ảnh hưởng đến giá trị lux được thử nghiệm.
