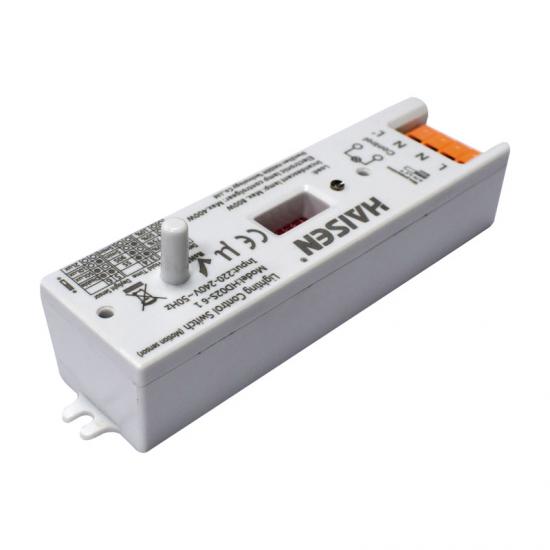

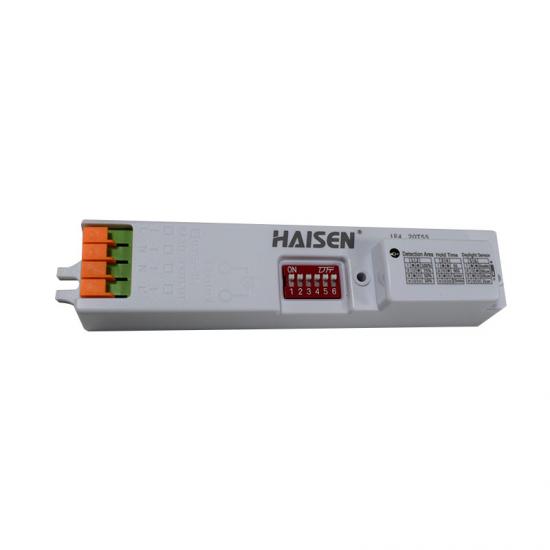

Cảm biến chuyển động vi sóng ăng-ten thanh với công tắc nhúng và chức năng bật tắt, kích thước nhỏ gọn

Công tắc nhúng ở thanh trước ăng-ten Chức năng bật/tắt Cảm biến chuyển động vi sóng

Đặc trưng:

1. Tự động bật/tắt khi phát hiện chuyển động.

2. Chức năng ban ngày giúp tắt đèn với độ sáng vừa đủ ngay cả khi phát hiện chuyển động.

3. Phạm vi phát hiện tùy chọn, thời gian giữ và ngưỡng ánh sáng ban ngày.

4. Cài đặt công tắc DIP ở phía trước.

5. Kích thước nhỏ gọn phù hợp với đèn Tri-Proof.

6. Lắp vào và tháo ra để dễ dàng lắp đặt.

7. IP 20 với chế độ bảo hành 5 năm.

8. Chứng nhận RoHS/SAA/CE.

Mô tả sản phẩm

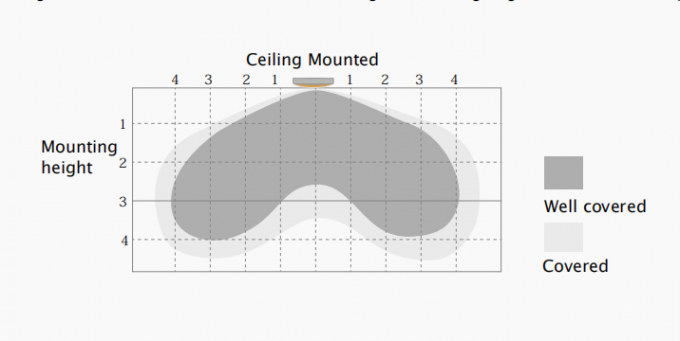

Phạm vi phát hiện

Con số này biểu thị khoảng cách tối đa ở độ cao lắp đặt cao nhất với độ nhạy 100%.

Chiều cao lắp đặt điển hình 2,5-4m.

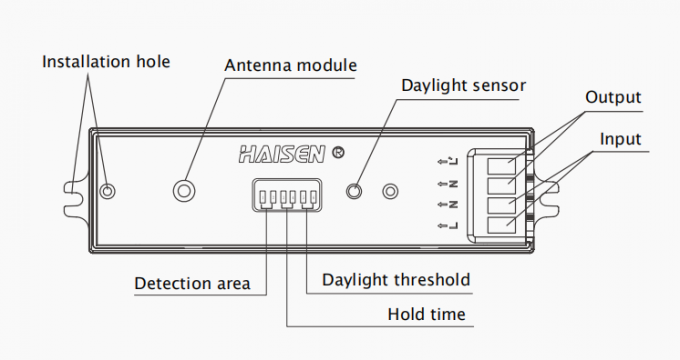

Cấu trúc cơ khí

Với sáu cực công tắc DIP để thiết lập tất cả các thông số.

Với bốn cực để dễ dàng kết nối với bộ điều khiển LED và nguồn điện.

Đầu nối kẹp cắm được 4 cực (L, N, N, L') cho Cáp 1,5mm².

Có hai lỗ lắp đặt, dễ dàng cố định vào thiết bị chiếu sáng cho người dùng cuối.

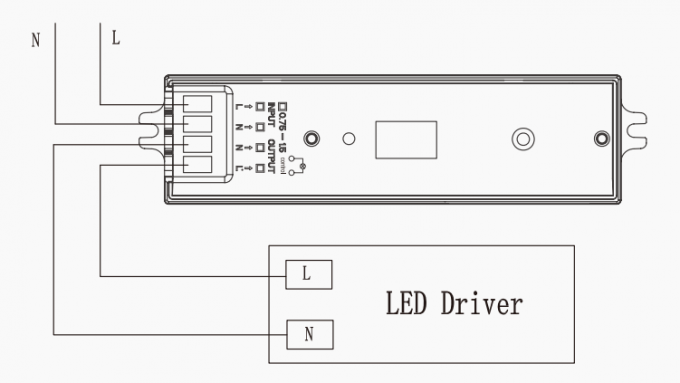

Sơ đồ đấu dây

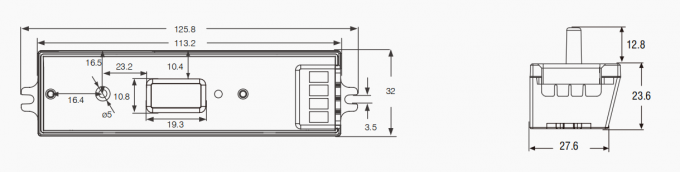

Kích thước (mm)

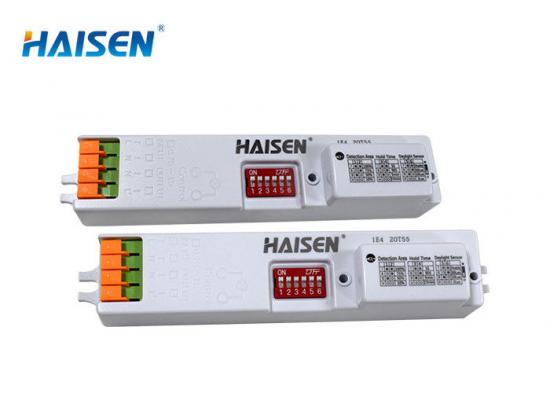

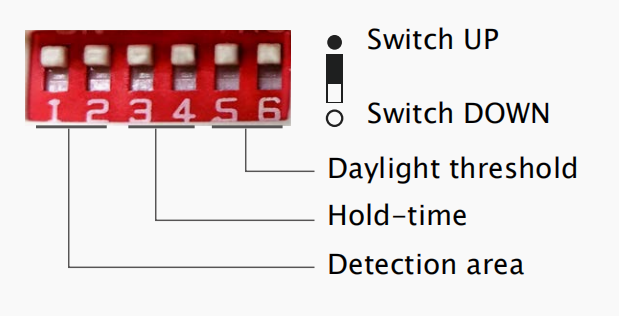

Cài đặt công tắc DIP

Khu vực phát hiện:

Ở khu vực này, chuyển động sẽ được phát hiện và có thể kích hoạt cảm biến, khu vực phát hiện 100% được gọi là độ nhạy mạnh.

Thời gian giữ:

Khoảng thời gian ánh sáng duy trì độ sáng 100% sau khi vật thể chuyển động rời khỏi vùng phát hiện.

Ngưỡng ánh sáng ban ngày:

Định nghĩa về độ sáng xung quanh; chỉ khi độ sáng xung quanh thấp hơn lượng lux cụ thể được cài đặt trước thì cảm biến mới hoạt động; khi được cài đặt trước là "vô hiệu hóa", cảm biến sẽ hoạt động mỗi khi phát hiện chuyển động bất kể độ sáng xung quanh.

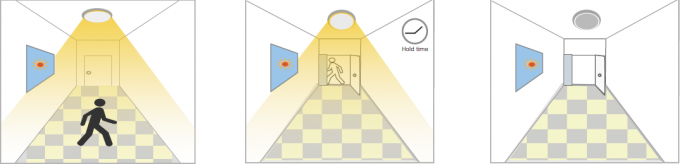

Bản demo ứng dụng

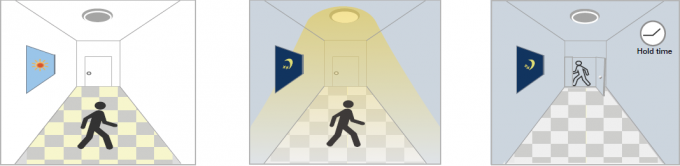

1. Chức năng BẬT/TẮT tự động:

Đèn sẽ sáng khi phát hiện chuyển động và tắt khi có người rời đi vào ban đêm. Ứng dụng: Hành lang, Cầu thang.
Ngưỡng ánh sáng ban ngày được đặt thành "2lux, 10lux, 50lux"

Với đủ ánh sáng ban ngày, Với không đủ ánh sáng ban ngày, Sau lần phát hiện cuối cùng và
ngay cả khi phát hiện chuyển động, khi phát hiện chuyển động, đèn sẽ BẬT. thời gian giữ hiện tại
đèn vẫn TẮT. khi hết thời gian, đèn TẮT.

2. Không có chức năng ánh sáng ban ngày
Ngưỡng ánh sáng ban ngày được đặt thành "Tắt".
Đèn sáng khi phát hiện chuyển động, Sau khi có người rời đi, Đèn tắt sau thời gian chờ.
Ứng dụng: Những nơi thiếu sáng như bãi đậu xe tầng hầm, đường hầm.

Khi phát hiện chuyển động, Sau khi mọi người rời khỏi vùng phát hiện Sau lần phát hiện cuối cùng và
cảm biến sẽ bật khu vực, ánh sáng vẫn giữ nguyên 100% thời gian giữ hiện tại
sáng đến 100%. Độ sáng trong thời gian giữ. Khi hết sáng, đèn TẮT.

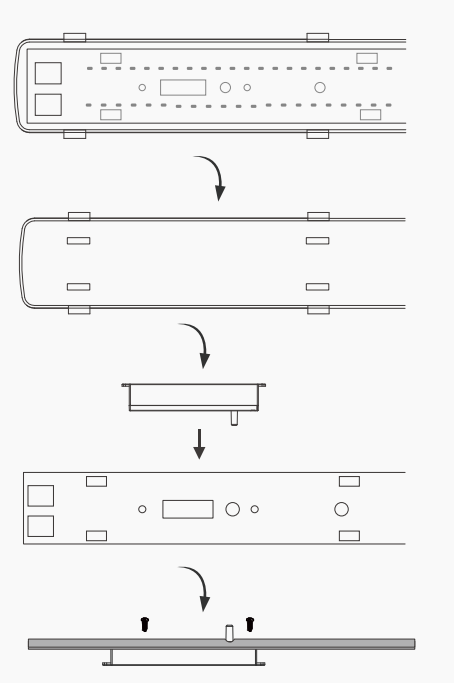

Phương pháp cài đặt:

Ghi chú của người dùng:

1. Lò vi sóng có thể xuyên qua tường hoặc kính mỏng hơn 20cm và yếu đi nếu dày hơn 20cm.
2. Điện áp của bộ điều khiển phải ổn định và dao động trong vòng 10%.
3. Khu vực phát hiện sẽ bị ảnh hưởng bởi tốc độ chuyển động, chiều cao lắp đặt và khối lượng chuyển động.
4. Tiến hành thử nghiệm vào những ngày nắng mà không có chụp đèn vì điều này sẽ ảnh hưởng đến giá trị lux được thử nghiệm.
