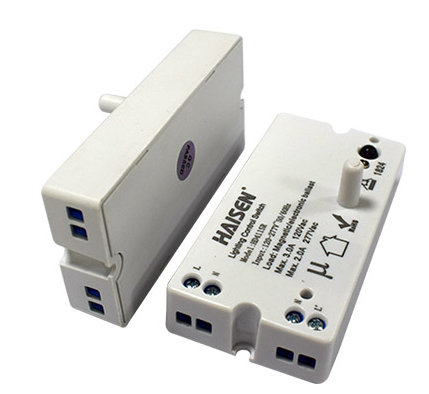

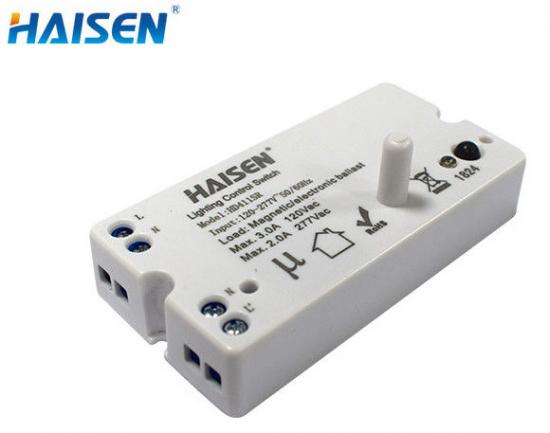

HD411SR- Cảm biến chuyển động vi sóng BẬT/TẮT với thiết kế IP20 và ăng-ten dạng thanh để lắp đặt âm tường, phạm vi tối đa 14M x chiều cao 4M Điện áp hoạt động 120-277VAC cho đèn panel/đèn trần/đèn ba lớp.

Đặc trưng:

• Cài đặt điều khiển từ xa HD411SR.
• Cảm biến công tắc BẬT/TẮT để điều khiển đèn LED tự động
• Kích thước ăng-ten thanh là 76,9*39,9*27,7mm.
• Thiết kế dạng vòng vào và vòng ra để dễ dàng lắp đặt.
• Có thể lựa chọn vùng phát hiện, thời gian giữ và cảm biến ánh sáng ban ngày thông qua Điều khiển từ xa.
• Sóng vi sóng tần số cao 5,8 GHz.
• Đầu nối ấn 4 cực (L, N, N, L′), lắp ráp dễ dàng.

Mô tả chi tiết sản phẩm

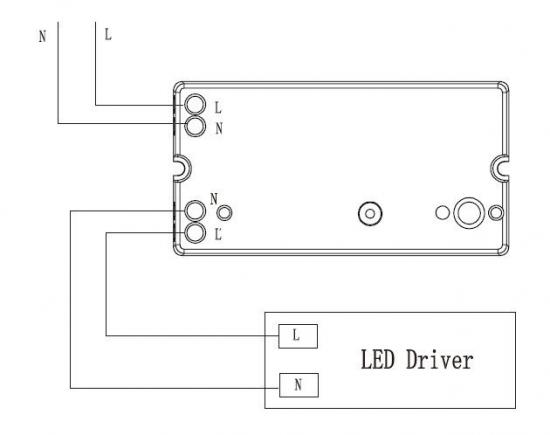

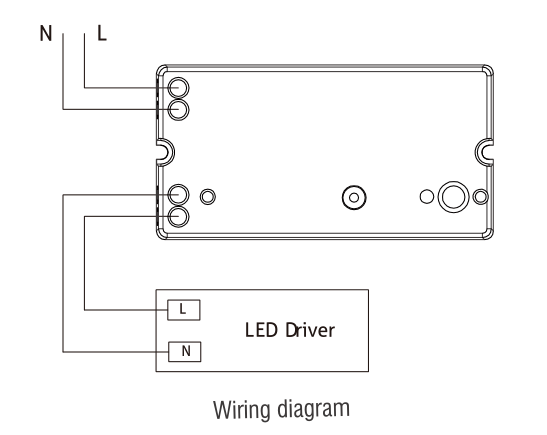

Sơ đồ đấu dây

Đầu nối ấn 4 cực (L, N, N, L′), lắp ráp dễ dàng.

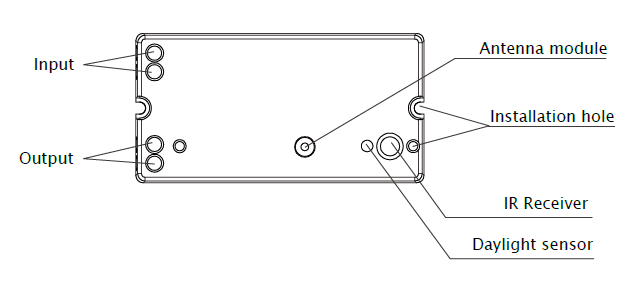

Cấu trúc cơ khí (mm)

Với Mô-đun ăng-ten thanh, dễ dàng lắp đặt bên trong thiết bị chiếu sáng;

Có lỗ lắp đặt sẵn, dễ dàng cố định vào bảng đèn;

Với Bộ thu hồng ngoại, bạn có thể cài đặt thông qua bộ điều khiển từ xa BẬT/TẮT chung của chúng tôi;

Với chức năng cảm biến ánh sáng ban ngày, HD411SR có chức năng phát hiện ánh sáng ban ngày ngoài chức năng phát hiện chuyển động.

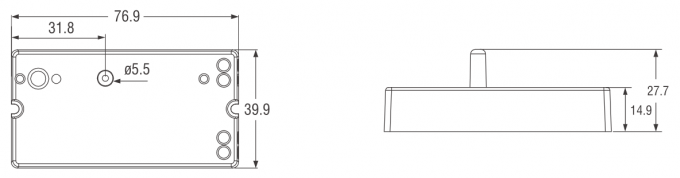

Kích thước (mm):

Với thiết kế mỏng hơn, có thể lắp cố định bên trong đèn trần/đèn panel.

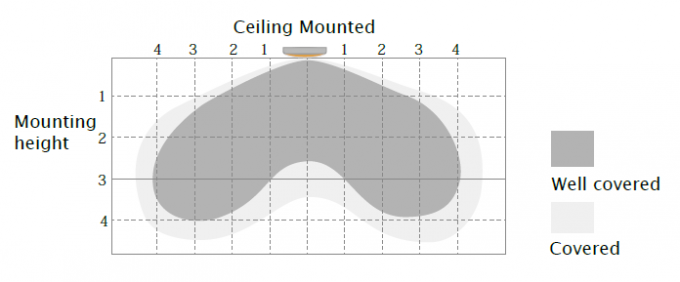

Phạm vi phát hiện

Với Mô-đun Ăng-ten Thanh, sẽ có vùng phát hiện mù ngay bên dưới tâm điểm sáng.

Sẽ tốt hơn nếu lắp trên trần nhà thay vì lắp trên tường.

Chiều cao lắp đặt điển hình 2,5-4m
Con số này biểu thị khoảng cách tối đa ở độ cao lắp đặt cao nhất với độ nhạy 100%.

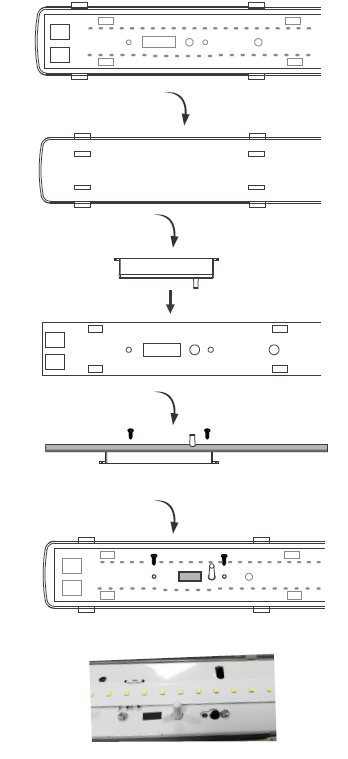

Phương pháp cài đặt

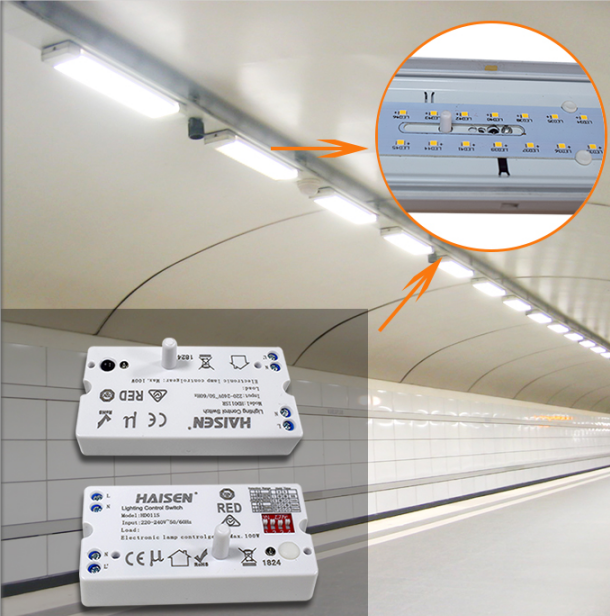

Với thiết kế mỏng hơn và mô-đun ăng-ten thanh, nó có thể dễ dàng được lắp đặt bên trong nhiều cấu trúc đèn chiếu sáng khác nhau chỉ bằng một lỗ mở rất nhỏ.

Bản demo ứng dụng

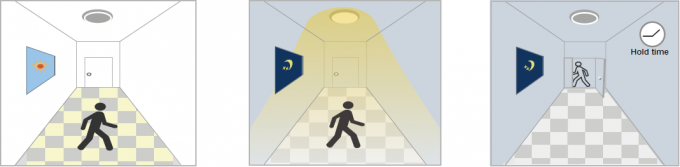

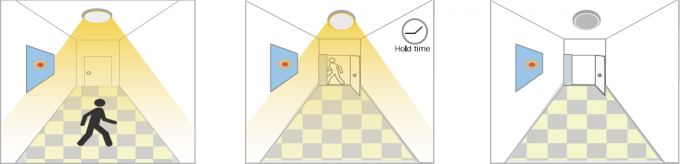

1. Chức năng BẬT/TẮT tự động

Đèn sẽ sáng khi phát hiện chuyển động và tắt khi có người rời đi vào ban đêm. Ứng dụng: Hành lang, Cầu thang.

Với đủ ánh sáng ban ngày, Với không đủ ánh sáng ban ngày, Sau lần phát hiện cuối cùng
ngay cả khi chuyển động khi phát hiện chuyển động và giữ nguyên hiện tại
phát hiện, ánh sáng vẫn còn đèn BẬT. thời gian trôi qua, đèn TẮT.
TẮT.

2. Không có chức năng ánh sáng ban ngày

Ngưỡng ánh sáng ban ngày được đặt thành "Tắt".
Đèn sáng khi phát hiện chuyển động, Sau khi có người rời đi, Đèn tắt sau thời gian chờ.
Ứng dụng: Những nơi thiếu sáng như bãi đậu xe tầng hầm, đường hầm.

Khi chuyển động là Sau khi mọi người rời khỏi Sau khi phát hiện lần cuối
được phát hiện, cảm biến sẽ khu vực phát hiện, ánh sáng và hiện tại giữ
bật đèn lên vẫn giữ nguyên độ sáng 100%, đèn TẮT.
Độ sáng 100%. Trong thời gian giữ.

Môi trường ứng dụng

1. Thích hợp lắp đặt trong nhà để tránh kích hoạt sai do các yếu tố bên ngoài như mưa, gió hoặc cây rung lắc.
2. Không được lắp đặt ở nơi có cả 4 mái che bằng kim loại và không gian nhỏ (như mái tôn mạ kẽm).
3. Cần lưu ý lắp đặt cố định để tránh hiện tượng đèn bị rung lắc gây ra hiện tượng kích hoạt sai.
4. Không được lắp đặt cạnh các máy móc hoạt động lớn như quạt thông gió/quạt trần để tránh kích hoạt sai do rung động của máy.
