Cảm biến trình điều khiển LED cách ly 40W

Trình điều khiển đèn LED cách ly công suất 40W với dòng điện 0,4A cho đèn Batten

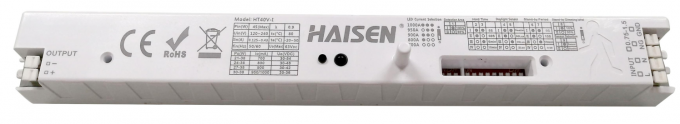

HT40V-I là sản phẩm 2 trong 1 kết hợp Bộ điều khiển đèn LED 40W và Cảm biến chuyển động vi sóng với điện áp đầu ra 30-54V, Ưu tiên ánh sáng ban ngày và Phạm vi phát hiện & Chiều cao 6m (cao) x 14m (sâu), Chức năng làm mờ với Dòng điện LED đầu ra không đổi Thích hợp cho Đèn Batten & Đèn Tri-proof

Đặc trưng:

1. Giải pháp riêng biệt Bộ điều khiển đèn LED & Cảm biến vi sóng kết hợp

2. Ưu tiên ánh sáng ban ngày

3. Điều khiển ba mức bằng đầu ra 1-10V

4. Bảo hành 3 năm, IP20

5. Thiết kế mỏng đặc biệt dành cho đèn thanh và đèn chống ba lớp

6. Dòng điện không đổi với các tùy chọn 0,7A (30-54V)/0,8A (30-48V)/0,90A (30-42V)/0,95A/1,0A (30-36V)

7. Chức năng làm mờ với độ sáng chờ 10%/30%

8. Hiệu suất 83%

9. Phạm vi phát hiện x Chiều cao 14M x 6M

10. Công suất đầu ra tối đa 19W với điện áp 30-54V

11. Bảo vệ bất thường SCP: Tự động phục hồi, OVP, OCP, OTP

12. Tiêu chuẩn EMC EN55015

13. Thiết kế ăng-ten dạng thanh dễ dàng lắp đặt.

14. Cài đặt điều khiển từ xa / Cài đặt công tắc DIP

Mô tả sản phẩm

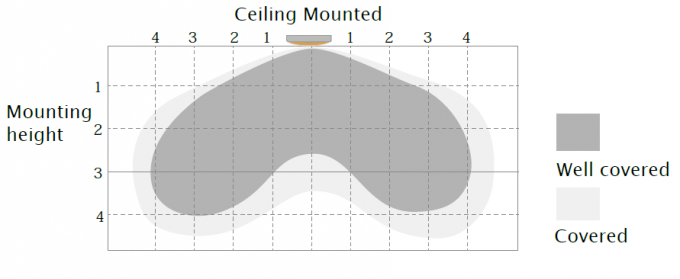

Phạm vi phát hiện

Con số này biểu thị khoảng cách tối đa ở độ cao lắp đặt cao nhất với độ nhạy 100%.

Chiều cao lắp đặt điển hình 2,5-4m.

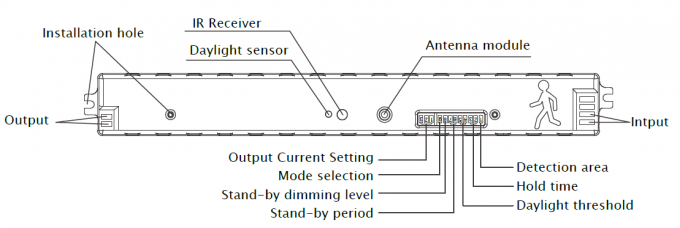

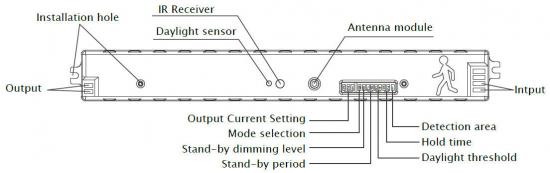

Cấu trúc cơ khí

Với mười hai cực công tắc DIP để thiết lập Cài đặt dòng điện đầu ra, Lựa chọn chế độ, Mức độ mờ khi chờ, Thời gian chờ, Khu vực phát hiện, Thời gian giữ và Ngưỡng ánh sáng ban ngày.

Có bộ thu hồng ngoại hỗ trợ cài đặt điều khiển từ xa.

Có hai lỗ lắp đặt, dễ dàng cố định vào thiết bị chiếu sáng cho người dùng cuối.

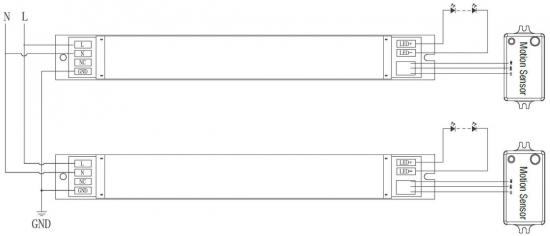

Sơ đồ đấu dây

Hai cực để kết nối với nguồn điện (120-277VAC)

Hai cực để kết nối với đèn LED

Kích thước (mm)

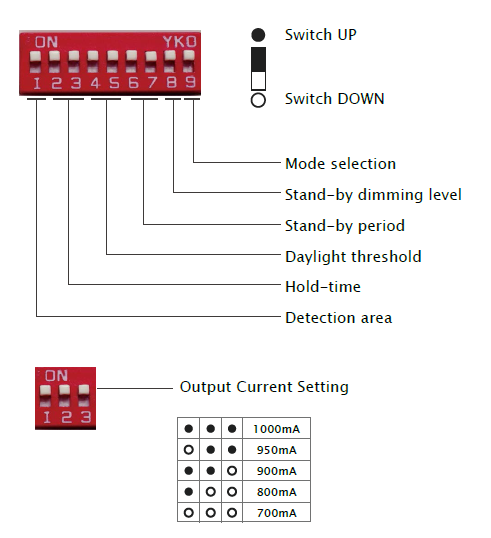

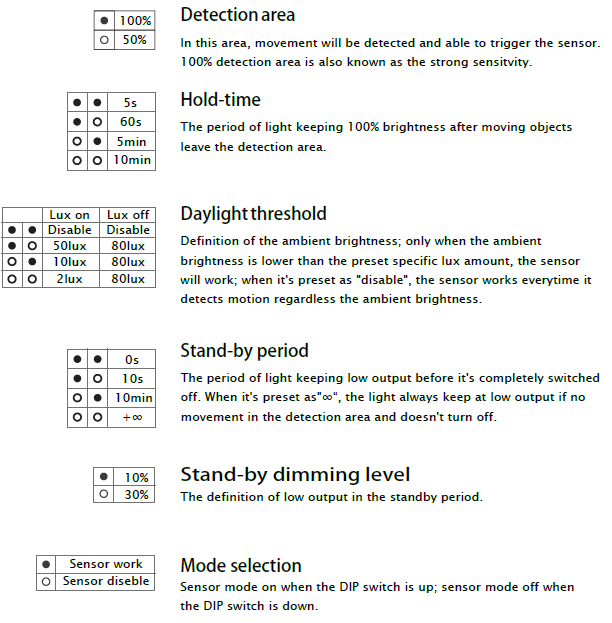

Cài đặt công tắc DIP

D Ưu tiên ánh sáng

Với chức năng ưu tiên ánh sáng ban ngày, HT19V-I có thể phân biệt độ sáng của ánh sáng nhân tạo
từ ánh sáng tự nhiên sau khi lắp đặt bên trong đồ đạc và tự động tắt đèn khi
độ sáng xung quanh vượt quá mức lux cài đặt trước.

Điều kiện tiên quyết của ưu tiên ban ngày:
1. Thời gian chờ là +∞;
2. Mức độ mờ ở chế độ chờ là 10% hoặc 30%;
3. Ngưỡng ánh sáng ban ngày là 2Lux, 10Lux hoặc 50Lux.

Bản demo ứng dụng

1. Chức năng BẬT/TẮT tự động:

Đèn sẽ sáng khi phát hiện chuyển động và tắt khi có người rời đi vào ban đêm. Ứng dụng: Hành lang, Cầu thang.
Ngưỡng ánh sáng ban ngày được đặt thành "2lux, 10lux, 50lux"

Với đủ ánh sáng ban ngày, Với không đủ ánh sáng ban ngày, Sau lần phát hiện cuối cùng và
ngay cả khi phát hiện chuyển động, khi phát hiện chuyển động, đèn sẽ BẬT. thời gian giữ hiện tại
đèn vẫn TẮT. khi hết thời gian, đèn TẮT.

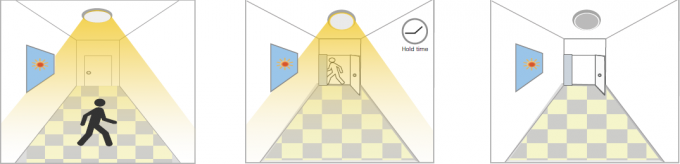

2. Không có chức năng ánh sáng ban ngày
Ngưỡng ánh sáng ban ngày được đặt thành "Tắt".
Đèn sáng khi phát hiện chuyển động, Sau khi có người rời đi, Đèn tắt sau thời gian chờ.
Ứng dụng: Những nơi thiếu sáng như bãi đậu xe tầng hầm, đường hầm.

Khi phát hiện chuyển động, Sau khi mọi người rời khỏi vùng phát hiện Sau lần phát hiện cuối cùng và
cảm biến sẽ bật khu vực, ánh sáng vẫn giữ nguyên 100% thời gian giữ hiện tại
sáng đến 100%. Độ sáng trong thời gian giữ. Khi hết sáng, đèn TẮT.

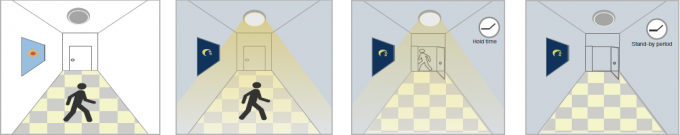

3. Trình diễn chức năng - Điều khiển độ sáng/Chức năng hành lang

Với đủ ánh sáng ban ngày, Với không đủ Sau lần phát hiện cuối cùng, Sau chế độ chờ
ngay cả khi có chuyển động ban ngày, khi chuyển động đèn sẽ mờ dần, đèn TẮT.
được phát hiện, đèn vẫn được phát hiện, đèn BẬT. xuống chế độ chờ
TẮT. mức độ mờ (10% hoặc

30%) sau thời gian giữ.

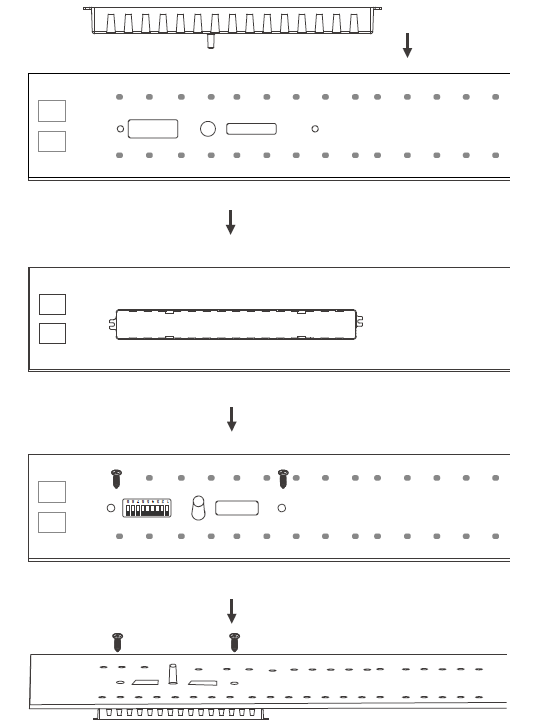

Phương pháp cài đặt:

Ghi chú của người dùng:

1. Lò vi sóng có thể xuyên qua tường hoặc kính mỏng hơn 20cm và yếu đi nếu dày hơn 20cm.
2. Khu vực phát hiện sẽ bị ảnh hưởng bởi tốc độ chuyển động, chiều cao lắp đặt và khối lượng chuyển động.
3. Tiến hành thử nghiệm vào những ngày nắng mà không có chụp đèn vì điều này sẽ ảnh hưởng đến giá trị lux được thử nghiệm.

Trường hợp ứng dụng:
