Cảm biến trình điều khiển LED 63V tải rỗng

Bộ điều khiển đèn LED và cảm biến 2 trong 1 tải rỗng 63V, công suất tối đa 18W, máy dò chuyển động vi sóng 6mHx14mD

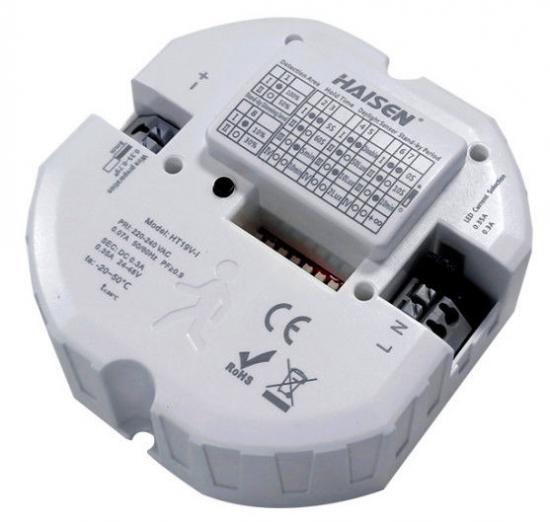

HT19V-I là bộ điều khiển đèn LED 220-240VAC 18W không nhấp nháy và cảm biến vi sóng, giải pháp cách ly 2 trong 1 với điện áp đầu ra 24-52V và chiều cao lắp đặt và phạm vi phát hiện 6m (cao) x 14m (sâu)

Đặc trưng:

1. Dung dịch cô lập không nhấp nháy;

2. Công suất đầu ra tối đa 18W với điện áp 24-52V

3. Dòng điện đầu ra tùy chọn 0,3A/0,35A cho các dự án khác nhau.

4. Chiều cao lắp đặt tối đa x phạm vi phát hiện: 6M x 14M.

5. Điện áp tải rỗng tối đa 63V.

6. Khu vực phát hiện tùy chọn, thời gian giữ, mức độ mờ chờ, thời gian chờ và ngưỡng ánh sáng ban ngày.

7. Hiệu quả 85%

8. Bảo vệ bất thường SCP: Tự động phục hồi, OVP, OCP, OTP

Mô tả sản phẩm

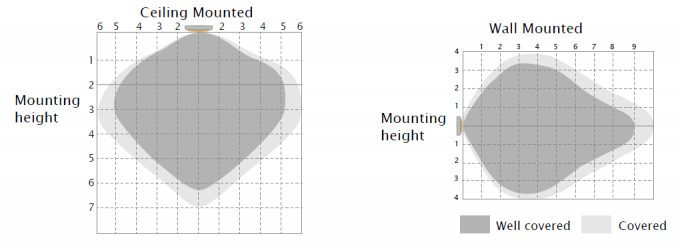

Phạm vi phát hiện

Con số này biểu thị khoảng cách tối đa ở độ cao lắp đặt cao nhất với độ nhạy 100%.

Chiều cao lắp đặt thông thường 2,5-6m.

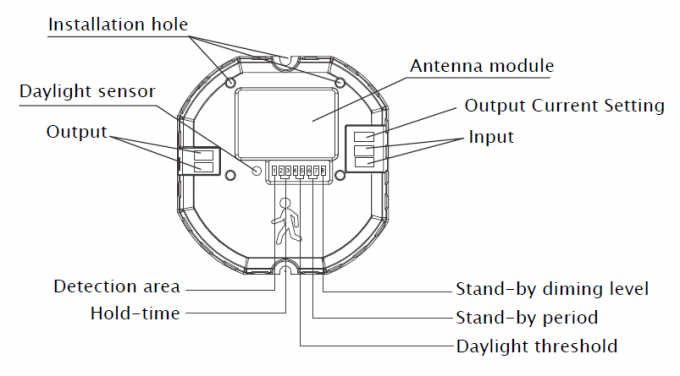

Cấu trúc cơ khí

Với tám cực chuyển mạch DIP để thiết lập tất cả các thông số

Với hai cực chuyển mạch DIP để lựa chọn dòng điện đầu ra khác nhau

Có hai lỗ lắp đặt, dễ dàng cố định vào thiết bị chiếu sáng cho người dùng cuối.

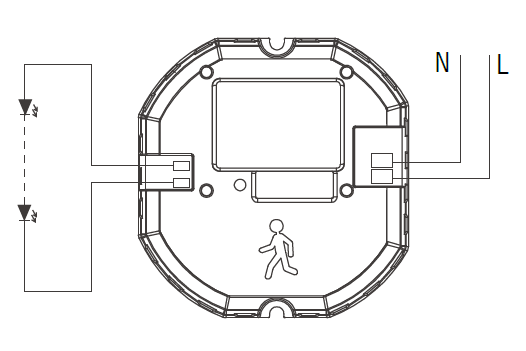

Sơ đồ đấu dây

Hai cực để kết nối với nguồn điện (220-240VAC)

Hai cực để kết nối với đèn LED

Kích thước (mm)

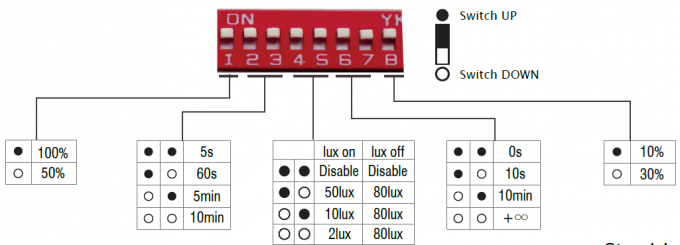

Cài đặt công tắc DIP

Khu vực phát hiện Thời gian giữ Ngưỡng ánh sáng ban ngày Thời gian chờ Mức độ mờ khi chờ

Trong khu vực này, định nghĩa về chu kỳ ánh sáng. Định nghĩa về chuyển động sẽ giữ độ sáng môi trường; giữ mức công suất thấp trong thời gian chờ. Độ sáng chỉ được phát hiện ở mức 100% khi trước đó là thời gian chờ. Và sau khi chuyển động, độ sáng môi trường sẽ được kích hoạt hoàn toàn, các vật thể sẽ rời khỏi vùng phát hiện. Khi cảm biến ở mức 100%, độ sáng cụ thể được đặt trước là "∞", lượng vùng phát hiện, cảm biến sẽ luôn hoạt động; khi giữ ở mức công suất thấp, độ sáng được đặt trước là "vô hiệu hóa", nếu không có chuyển động trong vùng phát hiện. Cảm biến sẽ hoạt động trong vùng phát hiện. mỗi lần nó phát hiện và không tắt.

chuyển động bất kể độ sáng của môi trường xung quanh.

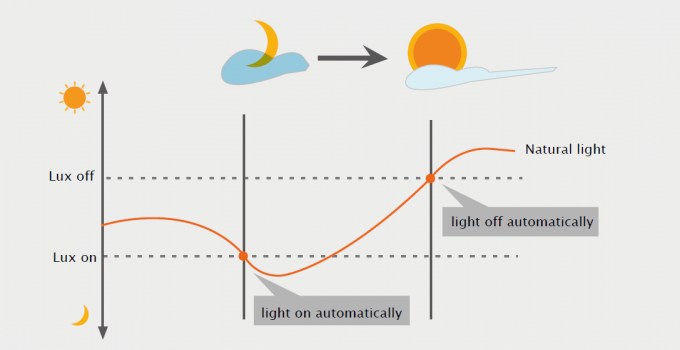

Ưu tiên ánh sáng ban ngày

Với chức năng ưu tiên ánh sáng ban ngày, HT19V-I có thể phân biệt độ sáng của ánh sáng nhân tạo với ánh sáng tự nhiên sau khi lắp đặt bên trong đèn và tự động tắt đèn khi độ sáng xung quanh vượt quá mức lux cài đặt trước.

Điều kiện tiên quyết của ưu tiên ban ngày:
1. Thời gian chờ là +∞;
2. Mức độ mờ ở chế độ chờ là 10% hoặc 30%;
3. Ngưỡng ánh sáng ban ngày là 2Lux, 10Lux hoặc 50Lux.

Bản demo ứng dụng

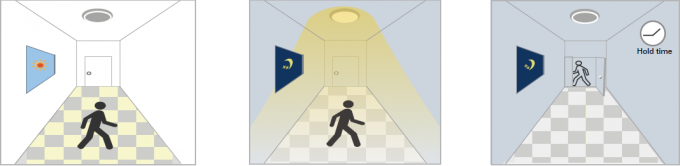

1. Chức năng BẬT/TẮT tự động:

Đèn sẽ sáng khi phát hiện chuyển động và tắt khi có người rời đi vào ban đêm. Ứng dụng: Hành lang, Cầu thang.
Ngưỡng ánh sáng ban ngày được đặt thành "2lux, 10lux, 50lux"

Với đủ ánh sáng ban ngày, Với không đủ ánh sáng ban ngày, Sau lần phát hiện cuối cùng và
ngay cả khi phát hiện chuyển động, khi phát hiện chuyển động, đèn sẽ BẬT. thời gian giữ hiện tại
đèn vẫn TẮT. khi hết thời gian, đèn TẮT.

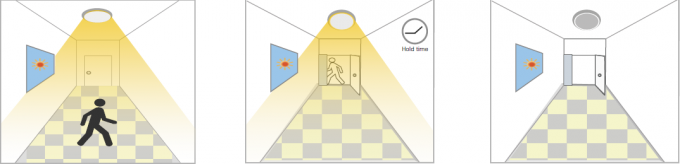

2. Không có chức năng ánh sáng ban ngày
Ngưỡng ánh sáng ban ngày được đặt thành "Tắt".
Đèn sáng khi phát hiện chuyển động, Sau khi có người rời đi, Đèn tắt sau thời gian chờ.
Ứng dụng: Những nơi thiếu sáng như bãi đậu xe tầng hầm, đường hầm.

Khi phát hiện chuyển động, Sau khi mọi người rời khỏi vùng phát hiện Sau lần phát hiện cuối cùng và
cảm biến sẽ bật khu vực, ánh sáng vẫn giữ nguyên 100% thời gian giữ hiện tại
sáng đến 100%. Độ sáng trong thời gian giữ. Khi hết sáng, đèn TẮT.

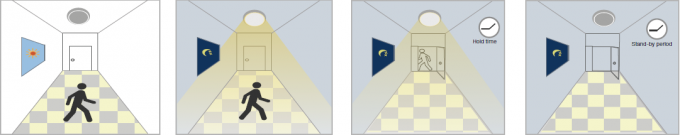

3. Trình diễn chức năng - Điều khiển độ sáng/Chức năng hành lang

Với đủ ánh sáng ban ngày, Với không đủ Sau lần phát hiện cuối cùng, Sau chế độ chờ
ngay cả khi có chuyển động ban ngày, khi chuyển động đèn sẽ mờ dần, đèn TẮT.
được phát hiện, đèn vẫn được phát hiện, đèn BẬT. xuống chế độ chờ
TẮT. mức độ mờ (10% hoặc

30%) sau thời gian giữ.

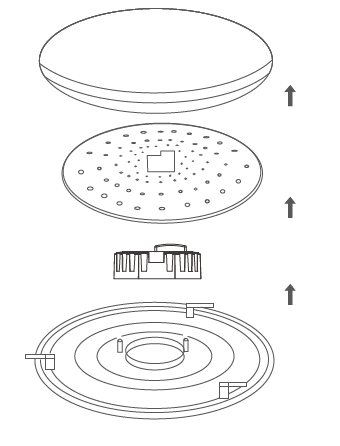

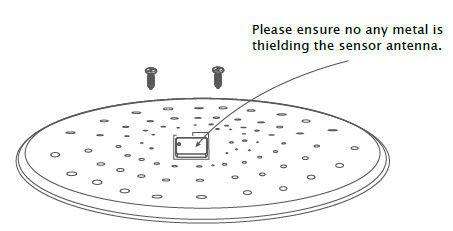

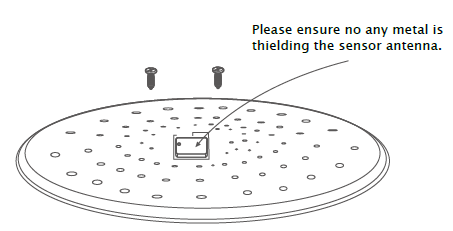

Phương pháp cài đặt:

Ghi chú của người dùng:

1. Thích hợp lắp đặt trong nhà để tránh kích hoạt sai do các yếu tố bên ngoài như mưa, gió hoặc cây rung lắc.
2. Không được lắp đặt ở nơi có cả 4 mái che bằng kim loại và không gian nhỏ (như mái tôn mạ kẽm).
3. Cần lưu ý lắp đặt cố định để tránh hiện tượng đèn bị rung lắc gây ra hiện tượng kích hoạt sai.
4. Không được lắp đặt cạnh các máy móc hoạt động lớn như quạt thông gió/quạt trần để tránh kích hoạt sai do rung động của máy.
