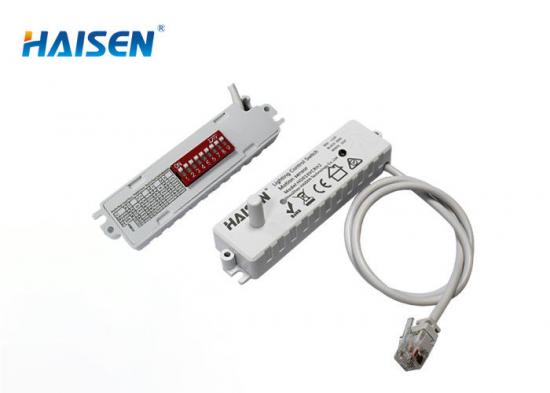

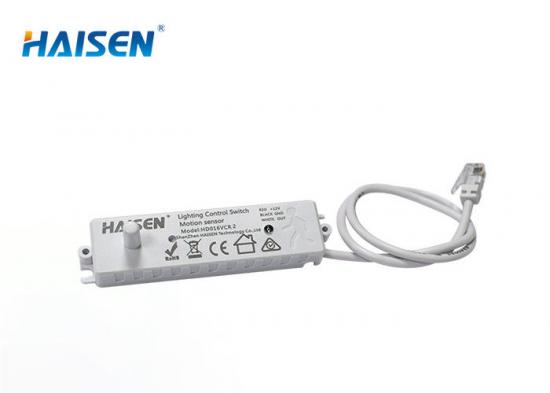

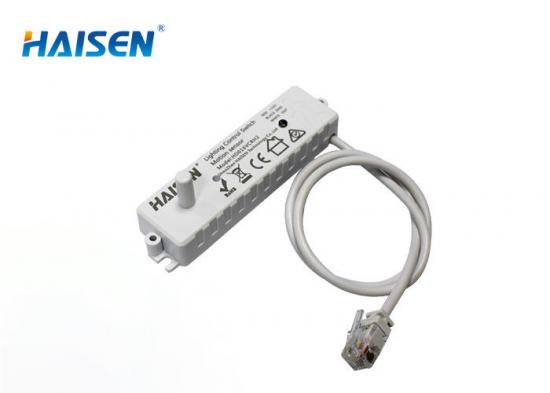

Cảm biến vi sóng 5,8 GHz 12V DC có ăng-ten thanh và 9 công tắc DIP

HD016VCRH 2 là cảm biến chuyển động vi sóng DC 12 volt siêu nhỏ gọn và mỏng với ăng-ten dạng thanh để dễ dàng lắp đặt bên trong đèn LED. Bộ cảm biến chuyển động mờ 1-10V có công tắc DIP để cài đặt tất cả các thông số và cũng hỗ trợ cài đặt điều khiển từ xa.

thương hiệu:
HAISEN
Mục không.:
HD016VCR 2
Đặt hàng (MOQ):
100PCS
sự chi trả:
L/C, T/T, Western Union
Nguồn gốc sản phẩm:
China

Liên hệ với chúng tôi

Chi tiết sản phẩm

Cảm biến chuyển động DC 12V nhỏ gọn 5,8 GHz Cảm biến vi sóng Ăng-ten thanh 9 công tắc DIP

HD016VCRH 2 có thiết kế siêu nhỏ gọn và mỏng Cảm biến chuyển động vi sóng DC 12 volt với ăng-ten dạng thanh dễ dàng lắp đặt bên trong đèn LED. Bộ cảm biến chuyển động mờ 1-10V có công tắc DIP để cài đặt tất cả các thông số và cũng hỗ trợ cài đặt điều khiển từ xa.

Đặc trưng:

1. Điện áp hoạt động 12VDC với chức năng làm mờ 1-10V

2. Tự động bật/lên/xuống/tắt đèn LED khi phát hiện có chuyển động hoặc không có chuyển động.

3. Với mô-đun ăng-ten thanh, dễ dàng lắp đặt bên trong đèn chống ba lớp và đèn tuyến tính có lỗ rất nhỏ

4. Bảo hành 5 năm

5. Với 9 phím chuyển mạch DIP, sản phẩm cung cấp nhiều tùy chọn hơn cho Thời gian giữ, Khu vực phát hiện, Thời gian chờ, Mức độ mờ khi chờ và Ngưỡng ánh sáng ban ngày.

6. Tắt đèn hoặc giảm độ sáng đèn xuống mức 10%, 20% khi không có chuyển động để tiết kiệm năng lượng và đóng vai trò bền vững.

7. IP20

8. Chứng chỉ CE/RoHs

Thông số kỹ thuật:

An toàn & EMC	Sự chấp thuận	CE, ROHS
Thông số cảm biến	Nhiệt độ hoạt động	-20°C~+60°C
	Ngưỡng ánh sáng ban ngày	2Lux/10Lux/50Lux/ Vô hiệu hóa
	Góc phát hiện	30°-150°
	Khu vực phát hiện	50%100%
	Thời gian chờ	0 giây/30 giây/20 phút/+∞
	Mức độ mờ chờ	10%/20%/ 30%/50%
	Nguồn điện dự phòng	<0,5W (chế độ chờ)
	Thời gian giữ	5 giây/30 giây/1 phút/10 phút
	Chiều cao lắp đặt	Tối đa 4m/13,12ft
	Phạm vi phát hiện	Tối đa 10m/32,8ft
Thông số không dây	Tần số vi sóng	5,8 GHz ±75 MHz
Thông số không dây	Công suất vi sóng	<0,3mW
Đầu vào	Điện áp hoạt động	12VDC
Đầu vào	Dòng điện hoạt động	≤25A(Tối đa)
Người khác	Yêu cầu đóng gói	Gói bong bóng, giấy phẳng, hộp carton bên ngoài.
	Cài đặt	Được lắp bên trong đèn
	Bảo hành	5 năm
	Xếp hạng IP	IP 20
	Thời gian sống	50000 giờ

BẬT/TẮT Cảm biến ánh sáng ban ngày Khu vực phát hiện Thời gian giữ Bảo hành 5 năm

chế độ chờ chế độ chờ mờ

mức độ

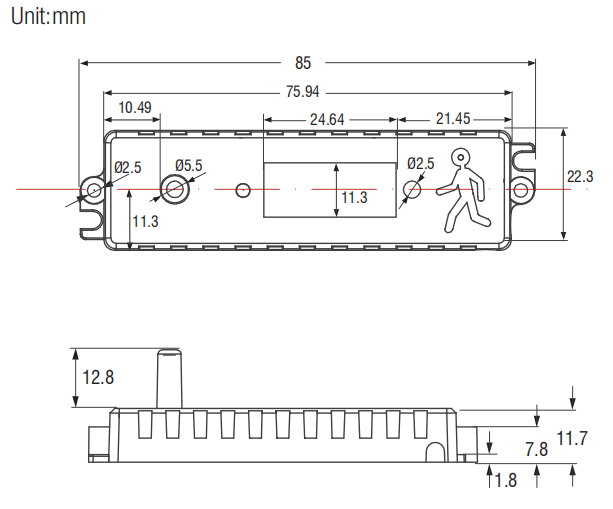

Kích thước:

Ăng-ten thanh giúp phát hiện đáng tin cậy, tránh kích hoạt sai khi cảm biến được tích hợp ở mặt sau của tấm đèn LED kim loại.

Sơ đồ đấu dây:

Ba dây điều khiển được kết nối với bộ điều khiển LED:

ĐỎ dùng để kết nối với +12V

ĐEN dùng để kết nối với GND

MÀU VÀNG dùng để kết nối với RA

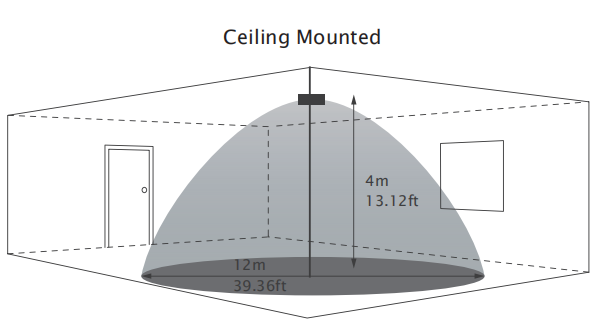

Phạm vi phát hiện:

Phạm vi phát hiện tối đa sẽ là 12m/39,36ft khi lắp trên trần nhà với chiều cao lắp đặt tối đa là 2,5-4M/8,2-13,12ft.

Cài đặt chuyển đổi nhúng:

Khu vực phát hiện (Độ nhạy)

	1
Ⅰ	TRÊN	100%
II	-	50%

Ở khu vực này, chuyển động sẽ được phát hiện và có thể kích hoạt cảm biến.

Diện tích phát hiện 100% còn được gọi là độ nhạy mạnh.

Thời gian giữ

	2	3
Ⅰ	TRÊN	TRÊN	5 giây
II	TRÊN	-	30 tuổi
Ⅲ	-	TRÊN	1 phút
IV	-	-	10 phút

Chu kỳ ánh sáng

giữ độ sáng 100% sau khi di chuyển vật thể

rời khỏi khu vực phát hiện.

Ngưỡng ánh sáng ban ngày

	4	5
Ⅰ	TRÊN	TRÊN	Vô hiệu hóa*
II	TRÊN	-	50Lux
III	-	TRÊN	10Lux
IV	-	-	2Lux

*Tắt có nghĩa là cảm biến ánh sáng ban ngày không hoạt động.

Cảm biến sẽ bật đèn khi phát hiện chuyển động bất kể mức độ ánh sáng xung quanh.

Định nghĩa của môi trường xung quanh độ sáng; chỉ khi độ sáng xung quanh thấp hơn lượng lux cụ thể được cài đặt trước, cảm biến mới hoạt động; khi được cài đặt trước là "vô hiệu hóa", cảm biến sẽ hoạt động mỗi khi phát hiện chuyển động bất kể môi trường xung quanh độ sáng.

Thời gian chờ

	6	7
Ⅰ	TRÊN	TRÊN	0 giây
II	TRÊN	-	30 tuổi
Ⅲ	-	TRÊN	20 phút
IV	-	-	+∞

Khoảng thời gian đèn duy trì công suất thấp trước khi tắt hoàn toàn. Khi được cài đặt sẵn là "∞", đèn sẽ luôn duy trì công suất thấp nếu không có chuyển động trong khu vực phát hiện và không tắt.

Mức độ mờ chờ

	8	9
Ⅰ	TRÊN	TRÊN	10%
II	TRÊN	-	20%
Ⅲ	-	TRÊN	30%
IV	-	-	50%

Định nghĩa về công suất đầu ra thấp trong thời gian chờ.

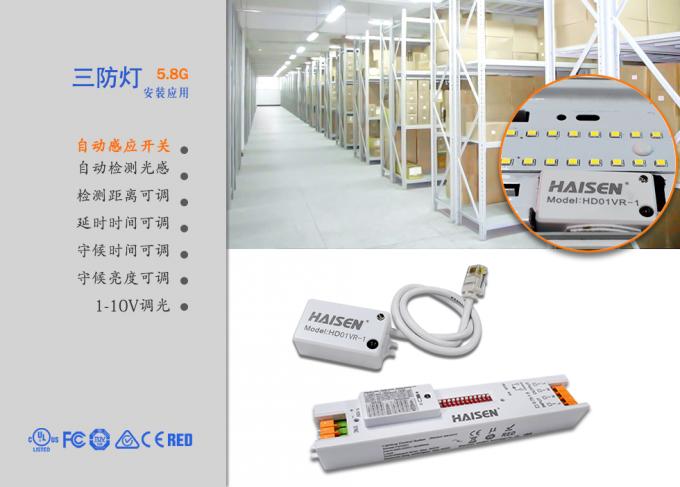

Ứng dụng:

Nó có thể xuyên qua hầu hết các vật liệu như kính, nhựa và các vật liệu tương tự nhưng kim loại nên được sử dụng rộng rãi làm đèn trần/đèn ba lớp và đèn tấm trong nhiều trường hợp khác nhau như bãi đậu xe, sản xuất, lĩnh vực công nghiệp, v.v.
