Công tắc DIP cảm biến chuyển động DC làm mờ PWM 0-10V cho đèn trần chống nước

Liên hệ với chúng tôi

Công tắc DIP chức năng làm mờ PWM 0-10V cho đèn trần chống nước

Tính năng của cảm biến DC:

1. Công suất chờ ≤0.5W

2. Nó được thiết kế đầu vào 12VDC

3. Với điện áp hoạt động DC từ bộ điều khiển LED, không cần nguồn điện bổ sung từ đường dây

4. Làm việc với trình điều khiển đèn LED có thể điều chỉnh độ sáng 1-10v cho chức năng điều chỉnh độ sáng 2 bước

5. Đặc biệt phù hợp với các thiết bị chiếu sáng nhạy cảm về giá

6. Công suất chờ ≤0.5W

7. 8 phím công tắc DIP để cài đặt thời gian giữ, mức độ mờ chờ, thời gian chờ

Ăng-ten thanh 8.φ5.5mm, cần một lỗ nhỏ để lộ ăng-ten, không có bóng, không ảnh hưởng đến mảng hạt sáng

Chiều rộng 9,39,9mm để áp dụng hoàn hảo cho đèn chống ba lớp

10. Chiều cao lắp đặt 2,5-4m để áp dụng trong bãi đậu xe, kho hàng thấp

11. Bán kính phát hiện 2-5m

12. Nhiệt độ hoạt động: -25~60℃

13. Tốt hơn là lắp đặt trên trần nhà

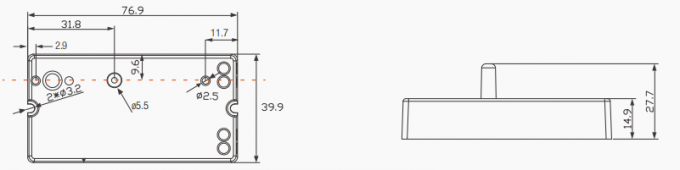

Kích thước của cảm biến DC:

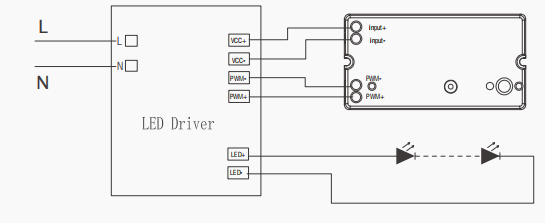

Sơ đồ đấu dây của cảm biến DC:

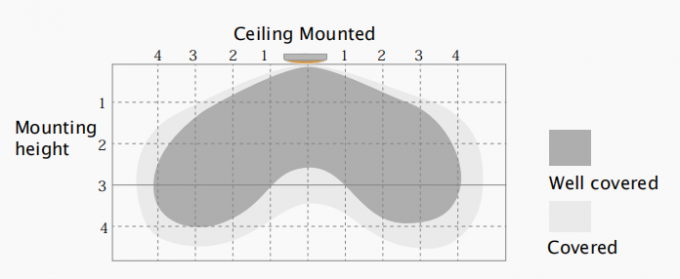

Phạm vi phát hiện của cảm biến DC:

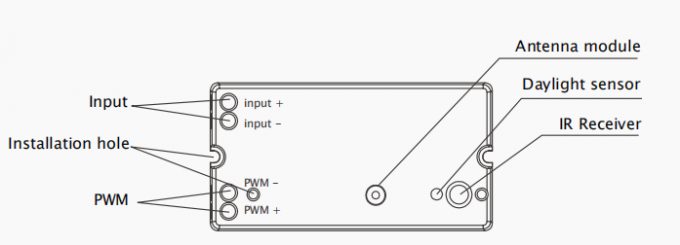

Cấu trúc cơ học của cảm biến DC:

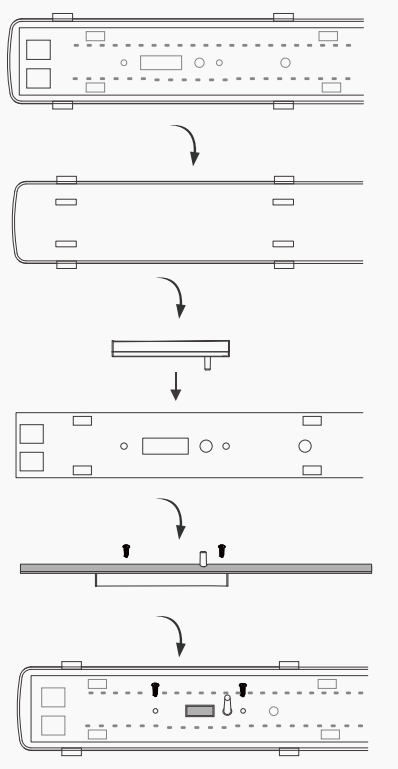

Cài đặt cảm biến DC:

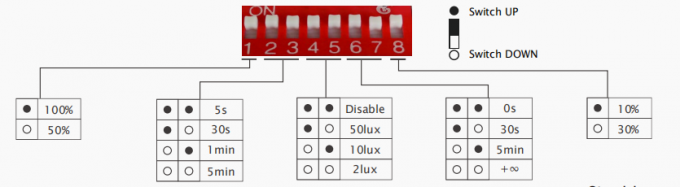

Khu vực phát hiện(1)	Ở khu vực này, chuyển động sẽ được phát hiện và có thể kích hoạt cảm biến. Khu vực phát hiện 100% còn được gọi là độ nhạy mạnh.
Thời gian giữ (2,3)	Khoảng thời gian ánh sáng duy trì độ sáng 100% sau khi vật thể chuyển động rời khỏi khu vực phát hiện.
Ngưỡng ánh sáng ban ngày (4,5)	Định nghĩa về độ sáng xung quanh; chỉ khi độ sáng xung quanh thấp hơn lượng lux cụ thể được cài đặt trước, cảm biến mới hoạt động; khi được cài đặt trước là "vô hiệu hóa", cảm biến sẽ hoạt động mỗi khi phát hiện chuyển động bất kể môi trường xung quanh. độ sáng.
Thời gian chờ (6,7)	Khoảng thời gian đèn giữ mức công suất thấp trước khi tắt hoàn toàn. Khi được cài đặt trước là "∞", đèn luôn giữ ở mức công suất thấp nếu không có chuyển động trong khu vực phát hiện và không tắt.
Mức độ mờ chờ (8)	Định nghĩa về công suất đầu ra thấp trong thời gian chờ.
