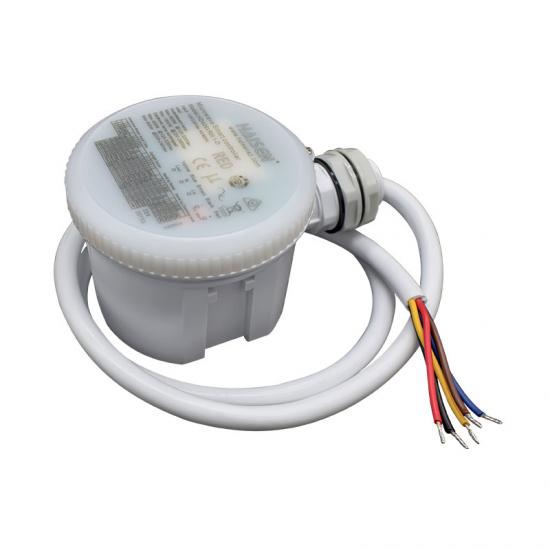

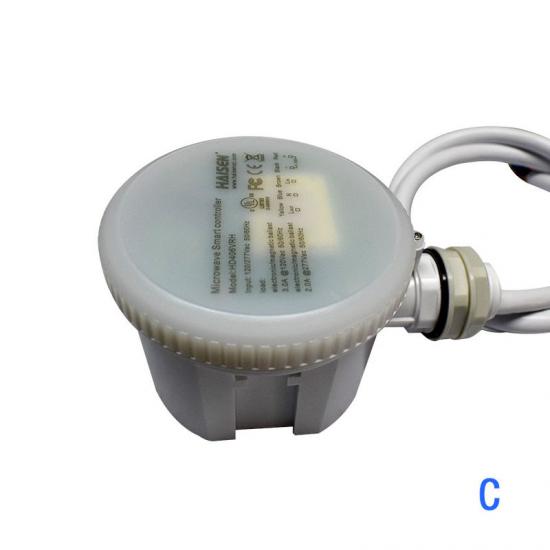

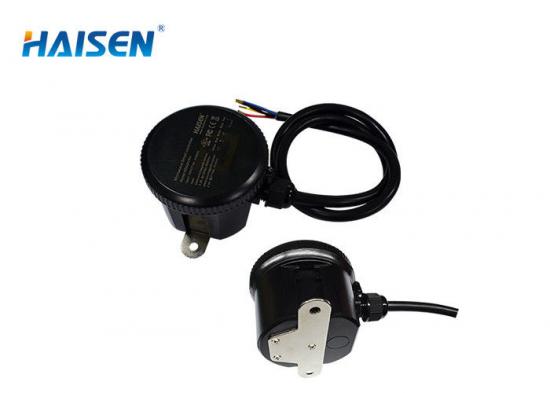

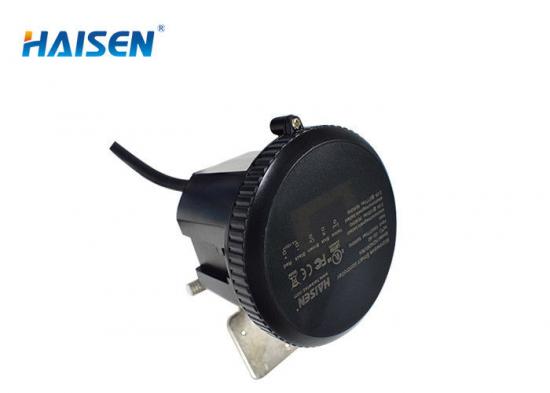

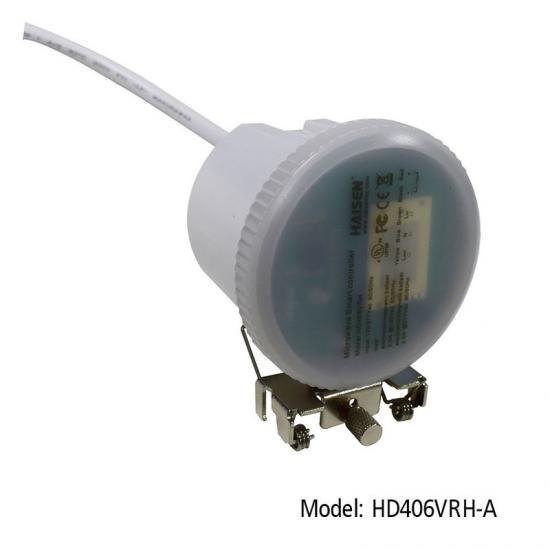

12 Công tắc DIP Cảm biến chuyển động có điều khiển từ xa cho UFO Highbay

12 Công tắc DIP Cảm biến chuyển động có điều khiển từ xa cho UFO Highbay

Đặc trưng:

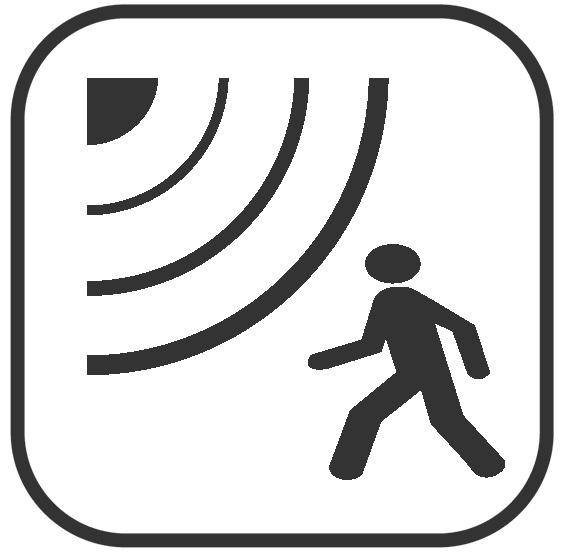

1. Cảm biến chuyển động vi sóng 5,8 GHz có chức năng điều chỉnh độ sáng.

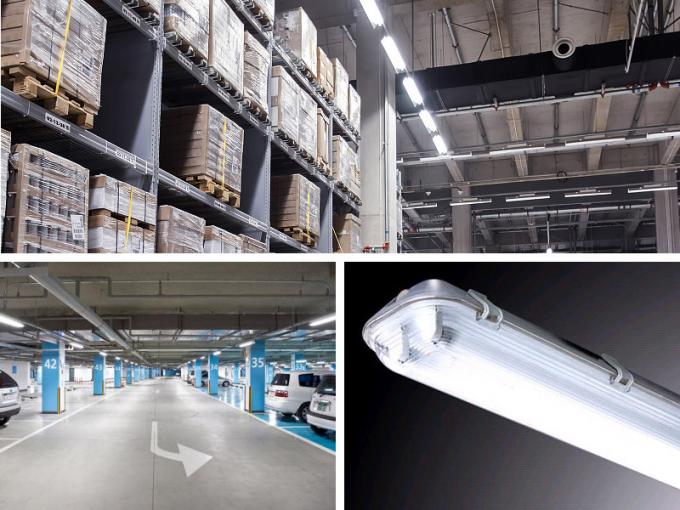

2. Hỗ trợ nhiều ứng dụng và lắp đặt khác nhau, dùng để lắp trên bề mặt, đèn LED highbay truyền thống có chóa phản quang bằng nhôm, đèn highbay UFO hoặc đèn highbay tuyến tính/ba lớp chống thấm.

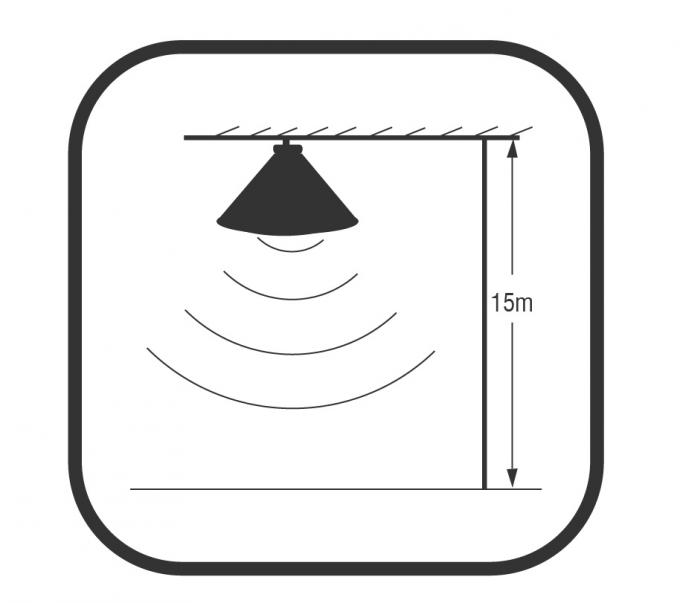

3. Chiều cao lắp đặt tối đa là 15m/49,2ft.

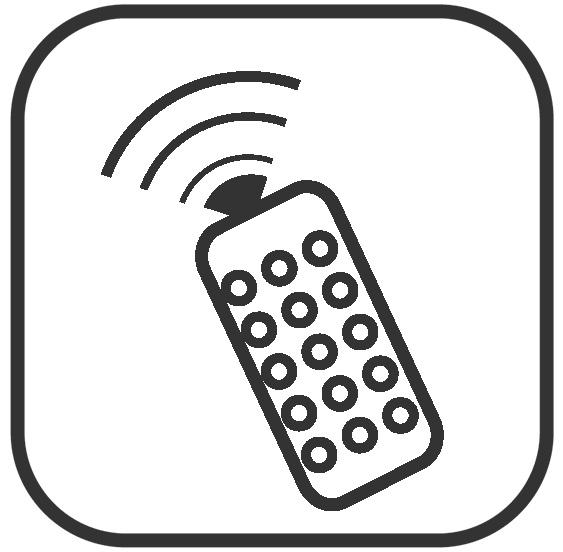

4. Tất cả các thông số có thể được cài đặt bằng điều khiển từ xa.

5. Nhạy cảm và đáng tin cậy.

Độ mờ 6.1-10v.

7. IP 20 với chế độ bảo hành 5 năm.

Mô tả sản phẩm:

Điều khiển BẬT/TẮT Vùng phát hiện Ngưỡng ánh sáng ban ngày Điều khiển từ xa

Bảo hành 5 năm Thời gian giữ 8-15m Highbay Thời gian chờ mức độ mờ chờ

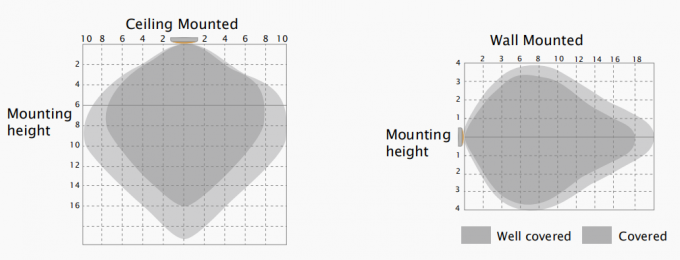

Phạm vi phát hiện

Con số này biểu thị khoảng cách tối đa ở độ cao lắp đặt cao nhất với độ nhạy 100%.

Chiều cao lắp đặt điển hình 8-15m.

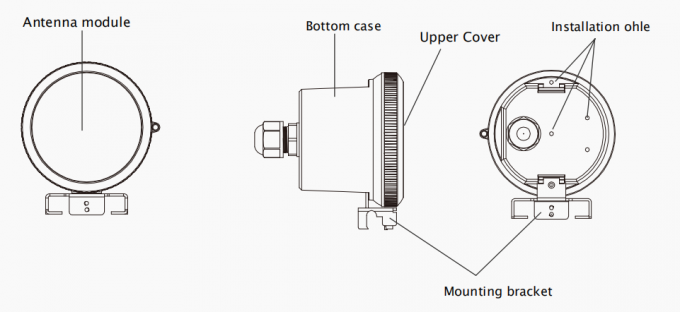

Cấu trúc cơ khí

Với 12 công tắc DIP và điều khiển từ xa để thiết lập tất cả các tham số

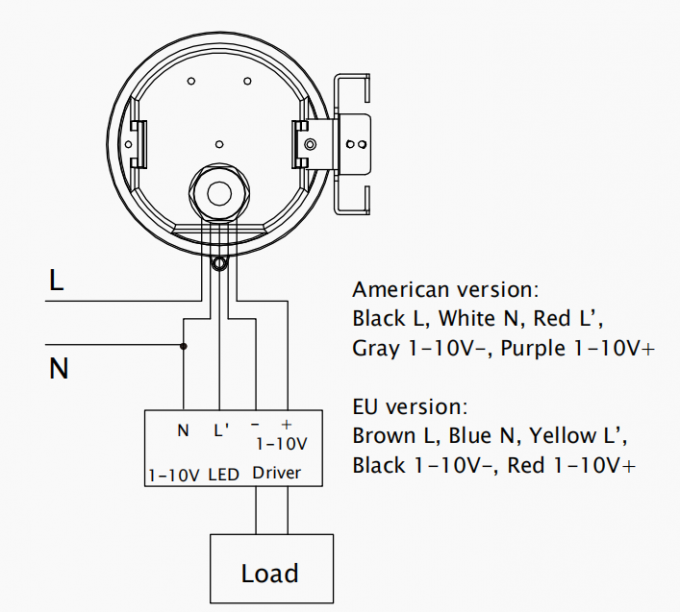

Sơ đồ đấu dây

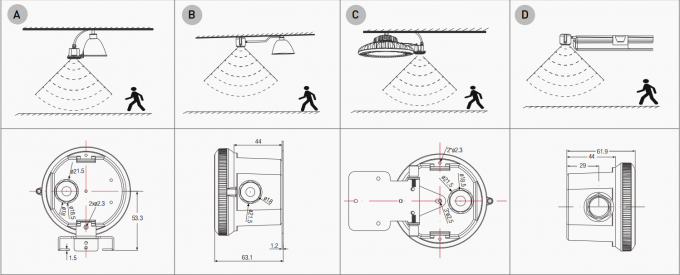

Kích thước (mm)

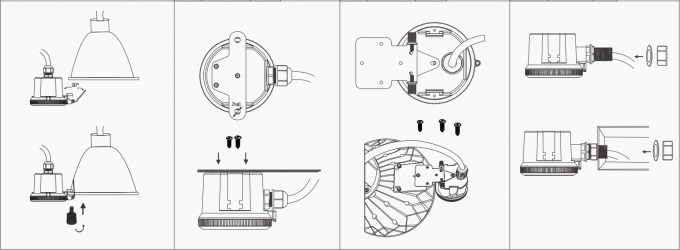

Phương pháp cài đặt:

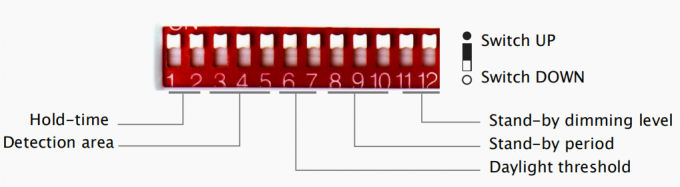

Công tắc DIP có chi tiết:

Khu vực phát hiện:

Ở khu vực này, chuyển động sẽ được phát hiện và có thể kích hoạt cảm biến. Khu vực phát hiện 100% còn được gọi là độ nhạy mạnh.

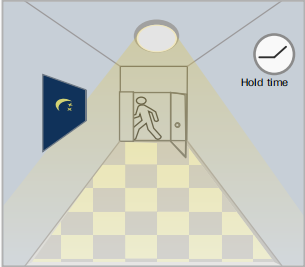

Thời gian giữ:

Khoảng thời gian ánh sáng duy trì độ sáng 100% sau khi vật thể chuyển động rời khỏi vùng phát hiện.

Ngưỡng ánh sáng ban ngày:

Định nghĩa về độ sáng xung quanh; chỉ khi độ sáng xung quanh thấp hơn lượng lux cụ thể được cài đặt trước thì cảm biến mới hoạt động; khi được cài đặt trước là "vô hiệu hóa", cảm biến sẽ hoạt động mỗi khi phát hiện chuyển động bất kể độ sáng xung quanh.

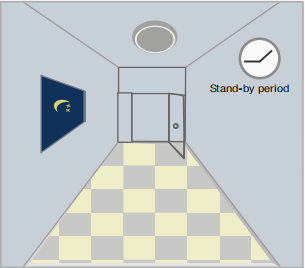

Thời gian chờ:

Khoảng thời gian đèn giữ mức công suất thấp trước khi tắt hoàn toàn. Khi được cài đặt trước là "∞“, đèn luôn giữ mức công suất thấp nếu không có chuyển động trong khu vực phát hiện và không tắt.

Mức độ mờ khi chờ:

Định nghĩa về công suất đầu ra thấp trong thời gian chờ.

Bản demo ứng dụng

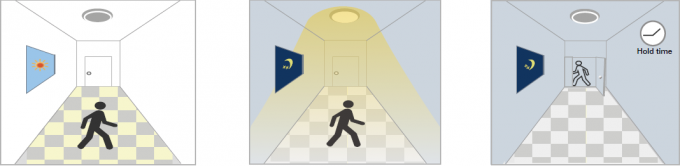

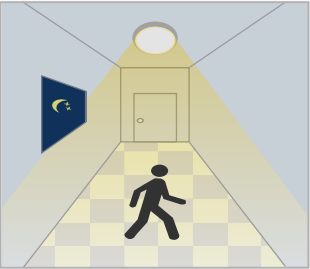

1. Chức năng BẬT/TẮT tự động:

Đèn sẽ sáng khi phát hiện chuyển động và tắt khi có người rời đi vào ban đêm. Ứng dụng: Hành lang, Cầu thang.

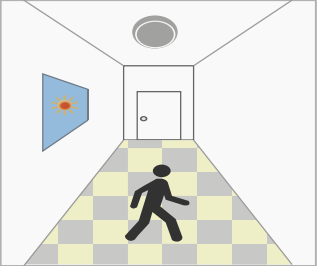

Với đủ ánh sáng ban ngày, Với không đủ ánh sáng ban ngày, Sau lần phát hiện cuối cùng và
ngay cả khi phát hiện chuyển động, khi phát hiện chuyển động, đèn sẽ BẬT. thời gian giữ hiện tại
đèn vẫn TẮT. khi hết thời gian, đèn TẮT.

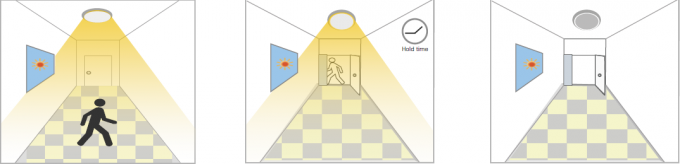

2. Không có chức năng ánh sáng ban ngày
Ngưỡng ánh sáng ban ngày được đặt thành "Tắt".
Đèn sáng khi phát hiện chuyển động, Sau khi có người rời đi, Đèn tắt sau thời gian chờ.
Ứng dụng: Những nơi thiếu sáng như bãi đậu xe tầng hầm, đường hầm.

Khi phát hiện chuyển động, Sau khi mọi người rời khỏi vùng phát hiện Sau lần phát hiện cuối cùng và
cảm biến sẽ bật khu vực, ánh sáng vẫn giữ nguyên 100% thời gian giữ hiện tại
sáng đến 100%. Độ sáng trong thời gian giữ. Khi hết sáng, đèn TẮT.

3. Trình diễn chức năng - Điều khiển độ sáng/Chức năng hành lang:

Ứng dụng:

Ghi chú của người dùng:

1. Lò vi sóng có thể xuyên qua tường hoặc kính mỏng hơn 20cm và yếu đi nếu dày hơn 20cm.
2. Điện áp của bộ điều khiển phải ổn định và dao động trong vòng 10%.
3. Khu vực phát hiện sẽ bị ảnh hưởng bởi tốc độ chuyển động, chiều cao lắp đặt và khối lượng chuyển động.
4. Tiến hành thử nghiệm vào những ngày nắng mà không có chụp đèn vì điều này sẽ ảnh hưởng đến giá trị lux được thử nghiệm.

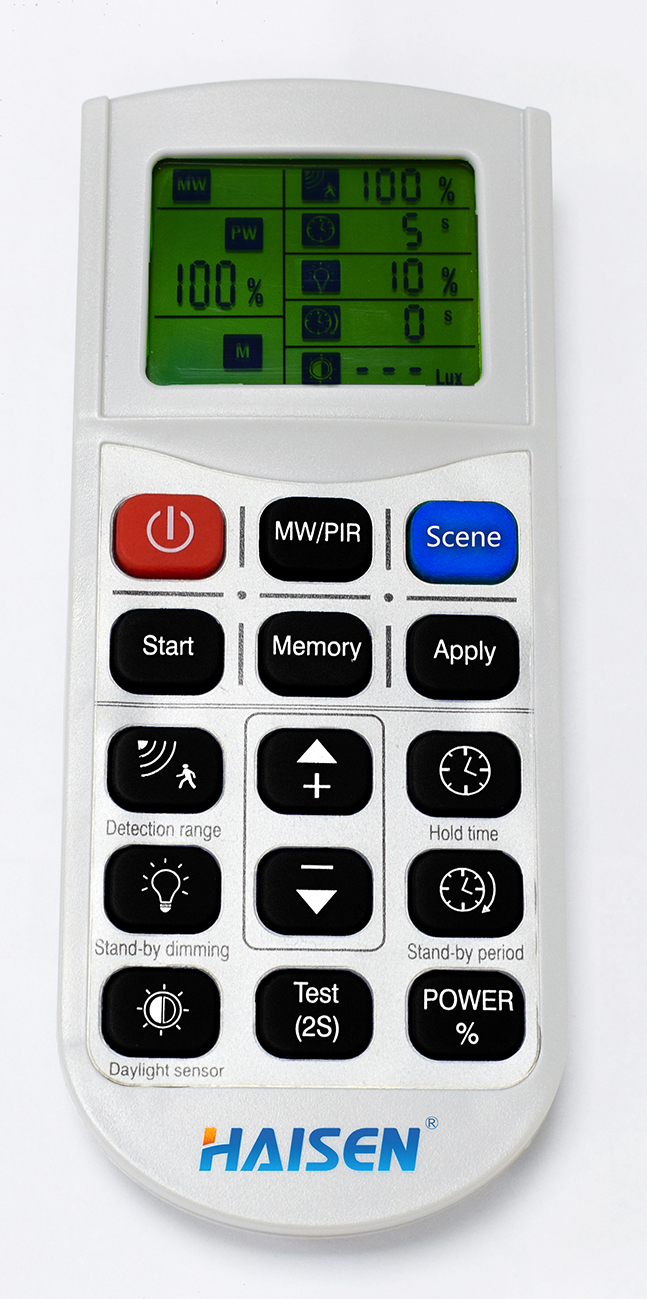

Chế độ Bộ nhớ & Áp dụng

1. Nhấn nút "BẬT/TẮT" để bật hoặc tắt đèn.

2. Để thiết lập lại các thông số, vui lòng làm theo các bước sau:

Bước 1 - Nhấn ON để bật đèn nếu lúc đầu đèn đã tắt.

Bước 2 - Nhấn "Bắt đầu" để cảm biến cài đặt giếng.

Bước 3 - Nhấn nút Phạm vi phát hiện, Thời gian giữ, Mức độ mờ chờ,

Thời gian chờ và ngưỡng ánh sáng ban ngày lần lượt theo trình tự (Nhấn "+/-" để đặt tham số).

Bước 5 – Nhấn “Memory” để ghi nhớ cài đặt.

Lưu ý: Khoảng thời gian cài đặt mỗi thông số phải được kiểm soát trong vòng 30 giây.

Chế độ cài đặt riêng biệt

1. Nhấn nút "ON/OFF" để bật hoặc tắt đèn. Nhấn nút "Scene", điều khiển từ xa sẽ kích hoạt các cài đặt đã lưu lần cuối hoặc giữ nguyên cài đặt mặc định của nhà sản xuất.

2. Để thiết lập lại các thông số, vui lòng làm theo các bước sau:

Bước 1 - Nhấn ON để bật đèn nếu lúc đầu đèn đã tắt.

Bước 2- Nhấn bất kỳ nút nào của "Scene", "Test" và "Apply" để bắt đầu phát hiện cảm biến cách thức.

Bước 3 - Nhấn nút Phạm vi phát hiện, Thời gian giữ, Mức độ mờ chờ, Thời gian chờ và ngưỡng ánh sáng ban ngày lần lượt theo trình tự.

3. Để lập trình các đèn khác trong mảng có cảm biến tương tự cho cùng một chương trình.

Bước 1 - Nhấn "ON" vào cảm biến thứ hai

Bước 2 - Nhấn "Áp dụng"

Ghi chú:

1. Cài đặt sẽ được tự động lưu và duy trì cho đến khi bạn nhấn nút đặt lại lần nữa.

2. Đèn sẽ nhấp nháy khi cài đặt từng thông số.

3. Biểu tượng sẽ nhấp nháy khi cài đặt thông số tương ứng.
